Bombas de velocidad variable Serie Pro VS FloPro de Jandy | Manual de instalación y operación

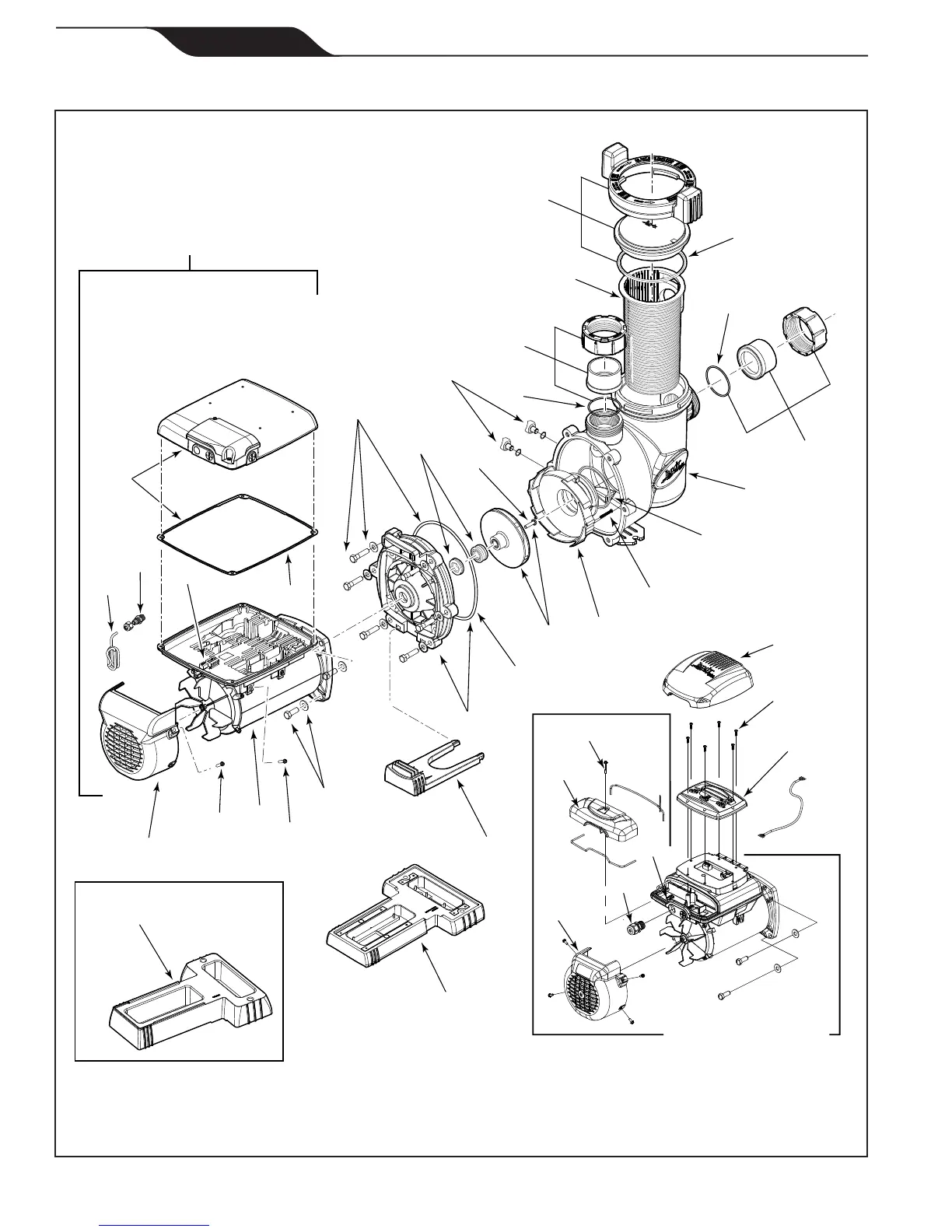

Figura 17. Plano de despiece de las bombas Serie VS FloPro
19
24
21
22
26
*25 Opcional
29
30
33
32
(Ctd 3)
20
20
(Ctd 4)
19
1 (Ctd 4)
17 (Ctd 4)
1
18
7
2, 3, 4, 13
2
16 (Ctd 6)
2, 5
10
15, 23
3
4
4 (Ctd 2)
15 (Ctd 2)
4, 15
6
11
14
11
9
8
14
12
1 - Motor de la VS-FHP1.0
(R0571000)
1 -
Motor de la VS-FHP2.0
(R0562201)
27
28
31 (Ctd 6)
21
