UD - 319472K - 19 -FRENDE
RK
RS1
RS2
F1
F2
A
B
C
2223 21 20
UDR**40* - ***
12 - 24 VDC
+ 12VD
C
+ 24VDC
0V
2223 21 20
UDR**A0* - ***
24/48 VAC
24VAC
48VAC
N
2223 21 20
UDR**B0* - ***
115/230 VAC
115VAC
Attention: Le raccordement électrique de l'alimentation devra être fait de manière à
ce que lorsque l’interrupteur général est désactivé, le récepteur de la
télécommande UD soit également désactivé.

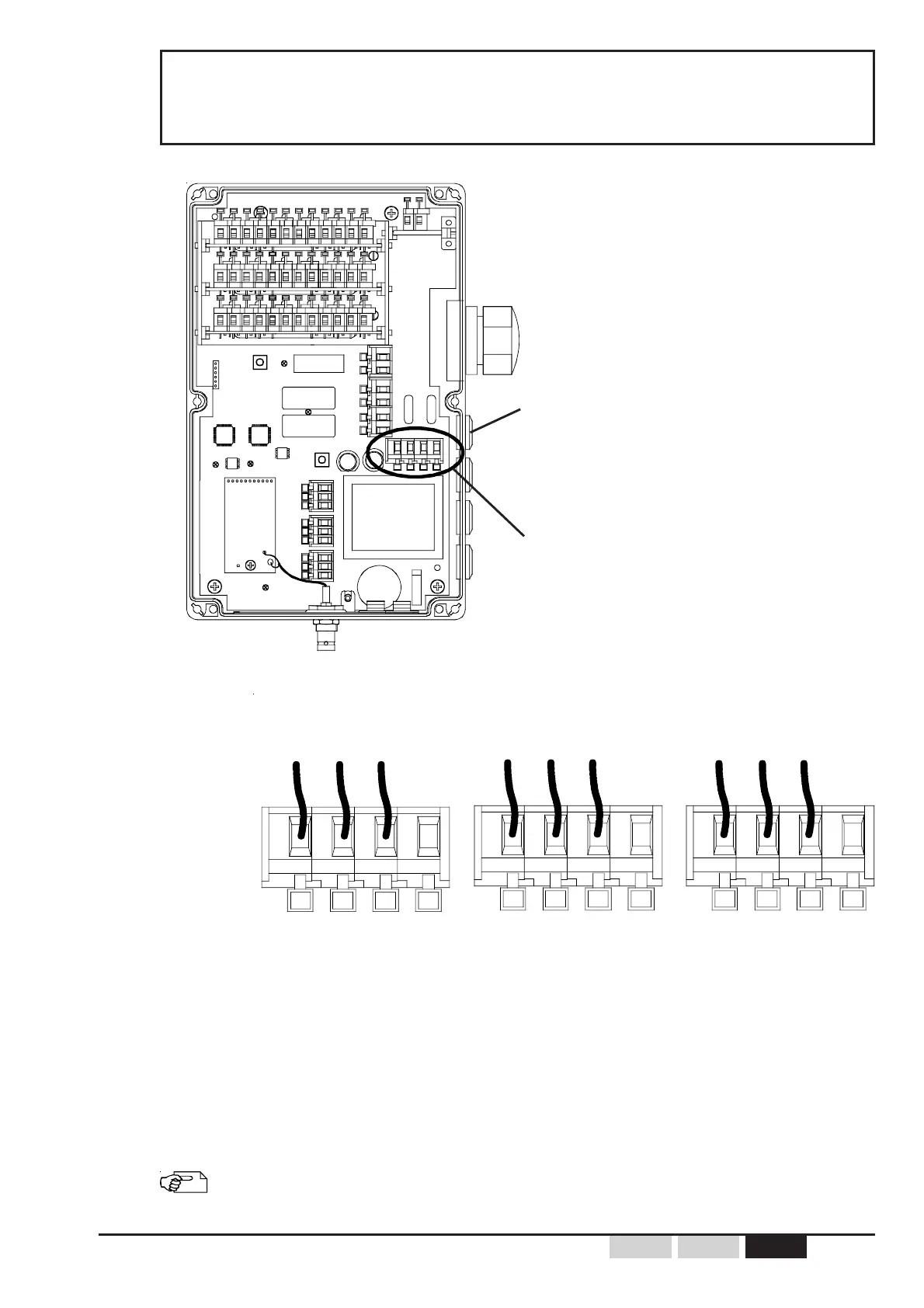

Bornier de raccordement de l’alimentation
Passage conseillé du câble d’alimentation
Référence
commerciale du
récepteur UDR :
Pour le câblage ainsi que pour la correspondance entre l'action d'un bouton de fonction ou
d'un commutateur et le relais commandé, voir le tableau des correspondances livré avec le
récepteur (étiquette sur le couvercle du boitier) et l'Annexe A.
un exemple de câblage est donné en Annexe D
