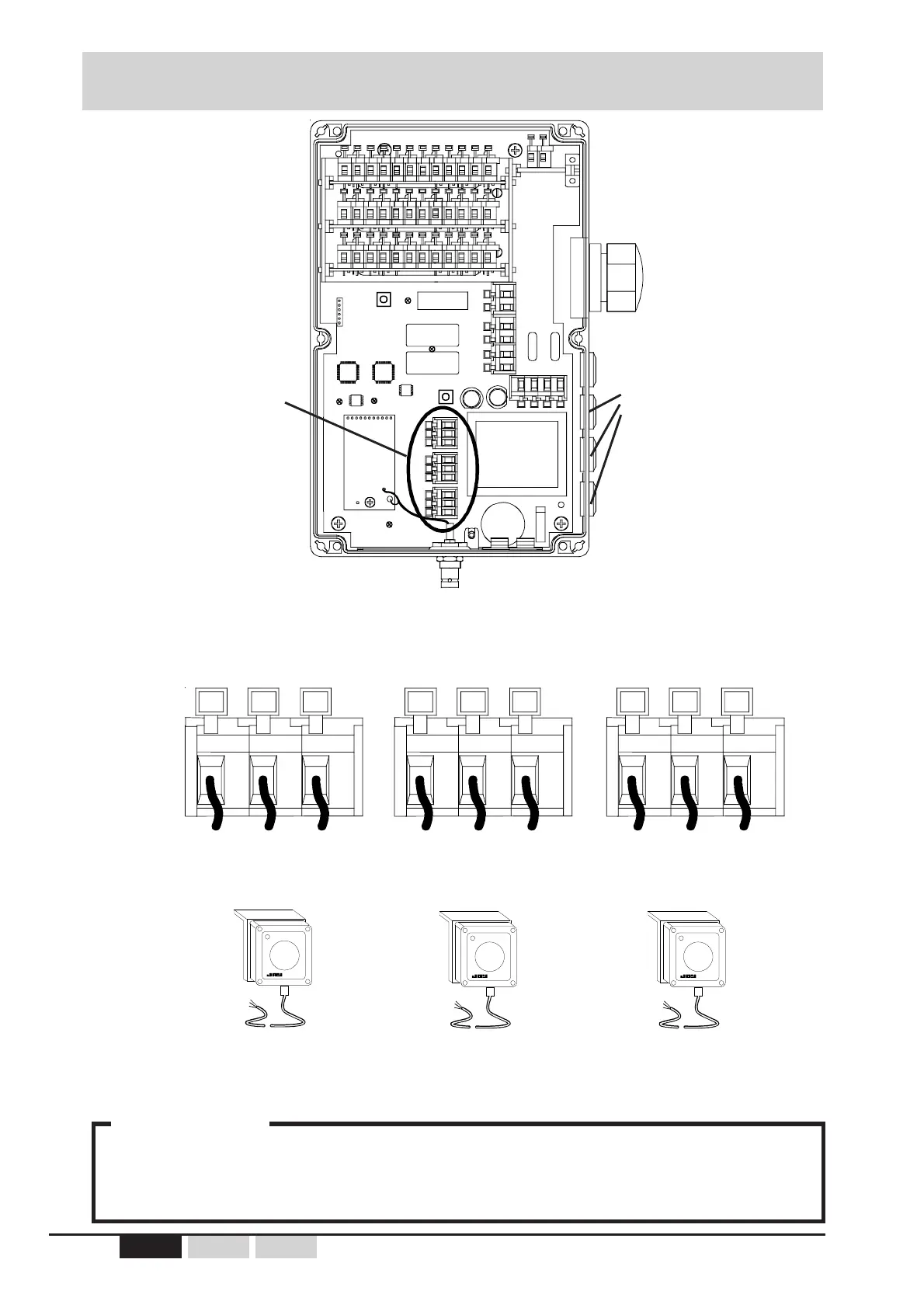

Câblage des modules infrarouges
UDFUDF
UDFUDF
UDF si option «démarrage par validation
infrarouge» présente
Borniers de raccordement des
modules infrarouges UDF
Chaque module UDF est fourni avec une équerre de fixation, d’un câble blindé de 10m et d’un
presse étoupe plastique M16 à monter en lieu et place du bouchon.
Passage obligatoire pour le
raccordement aux modules
infrarouges UDF
électronique
3738 36
Noir
Bleu
ou
Marron
Blanc
3435 33
No
i
r
Blanc
3132 30
N
oir
B
l
a
nc
Bleu
ou
Marron
B
l
e
u
ou
Mar
ron
Couleur des fils
des modules UDF :
Module UDF
n°3
Module UDF
n°2
Module UDF
n°1
Afin d’éviter tout risque de parasitage, respecter l’éloignement des câbles reliant le
récepteur UDR aux modules UDF des autres câbles (puissance, alimentation etc...)
