JBL KX100 - 后面板接线与控制; Line Input

5
KX100
入门
第2章

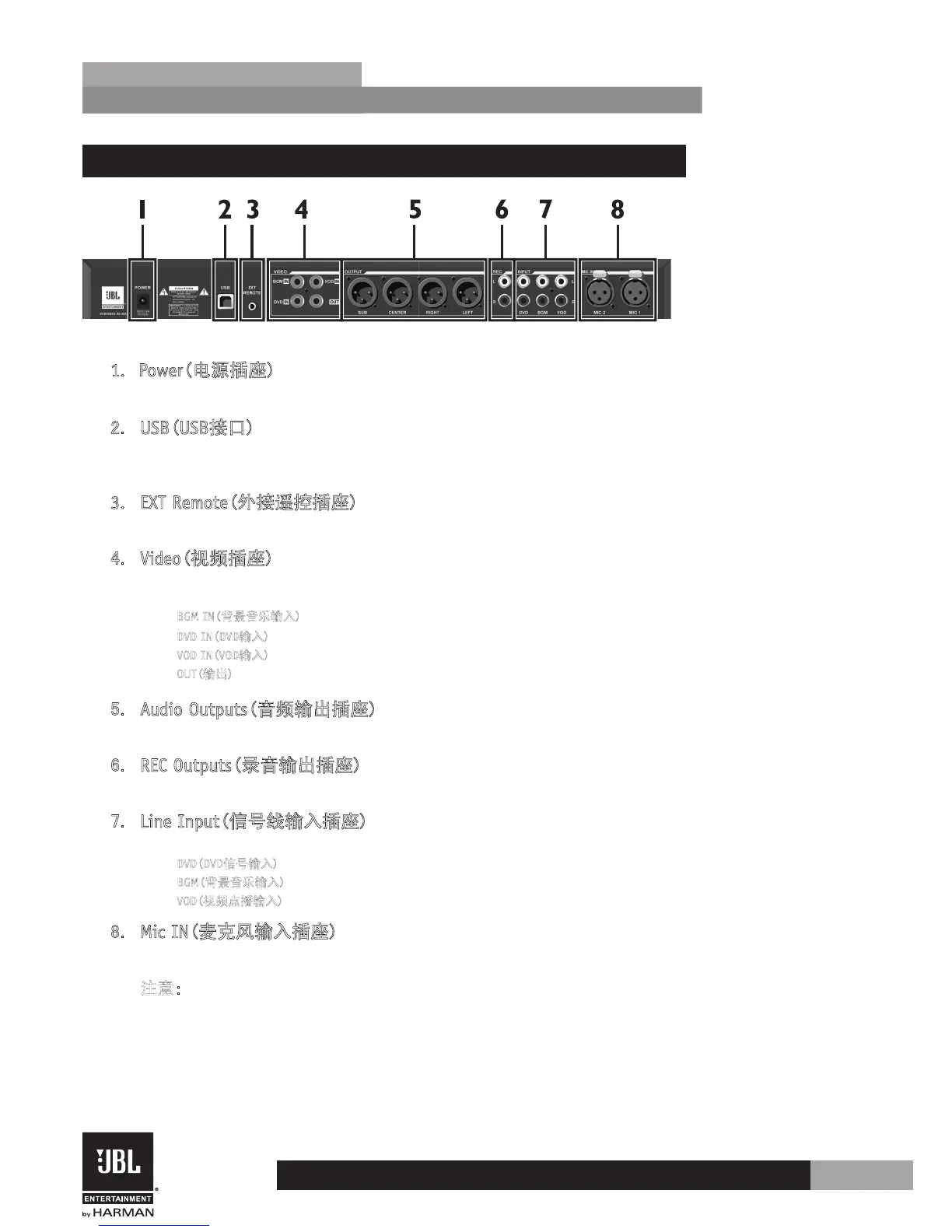

2.3 后面板接线与控制
1. Power(电源插座)
连接设备自带外置直流适配器电源。
2. USB(USB接口)
连接KX100与装有Windows系统的计算机,可使用KX100的图示用户界面软件控制
KX100和升级软件。
3. EXT Remote(外接遥控插座)
连接第三方远程控制的接口。
4. Video(视频插座)
连接三个复合视频信号源和一个视频显示器。效果处理器不仅可以切换音频信
号,而且可以切换视频信号。现对这四个插座简单介绍如下:
•BGM IN(背景音乐输入)--输入背景音乐信号源。
•DVD IN(DVD输入)--输入DVD播放器输出的视频信号。
•VOD IN(VOD输入)--输入视频点播输出的视频信号。
•OUT(输出)--将信号复合输出到视频显示器。
5. Audio Outputs(音频输出插座)
连接功率放大器或有源音箱。
6. REC Outputs(录音输出插座)
连接此对输出插座与一台外部录音设备便可录制卡拉OK表演。
7. Line Input(信号线输入插座)
连接信号线电平的音频信号源至这三组RCA输入插座。现介绍如下:
•DVD(DVD信号输入)--使用这对输入插座连接DVD播放器输出的音频信号。
•BGM(背景音乐输入)--使用这对输入插座连接来自背景音乐信号源的音频信号。
•VOD(视频点播输入)--使用这对输入插座连接来自视频点播系统的音频信号。
8. Mic IN(麦克风输入插座)
使用XLR插座或无线麦克风接收机连接麦克风。
注意:后面板的Mic 1和Mic 2输入与前面板的Mic 1和Mic 2输入是并联的。因此,请
勿同时使用两个Mic 1输入或者两个Mic 2输入。Mic 3输入并未与其它四个麦克风
输入并联,所以Mic 3输入和其它四个麦克风输入任意搭配使用都是安全的。
