LX Series Unit Ventilator Controller User's Guide 19
Unit Ventilator Controller Installation Overview

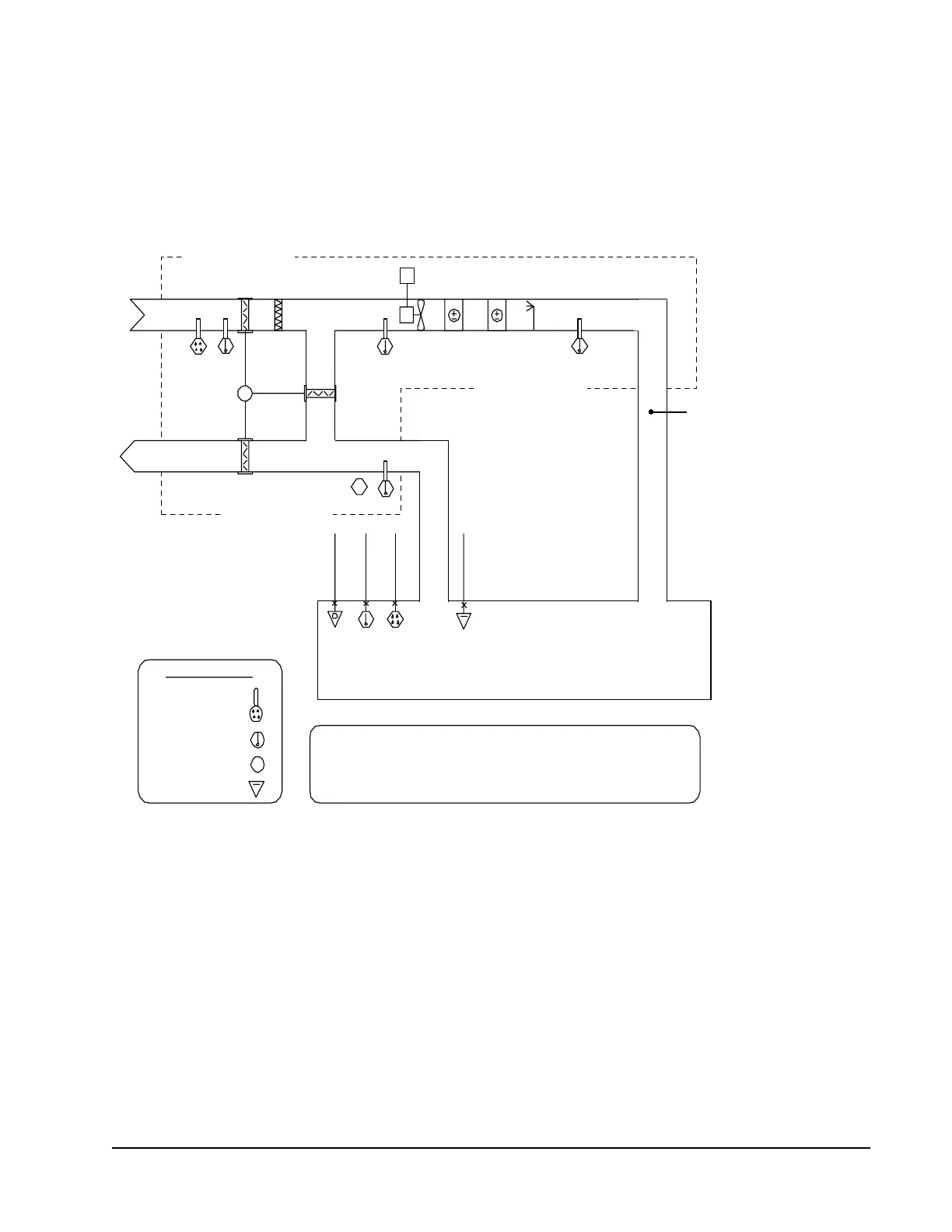

Figure 8 shows one possible installation of the Unit Ventilator Controller. Inputs,
outputs, ducts, and heating or cooling units have been marked for your
convenience.
Note: Not all possible sensors are shown.
Inputs
The Unit Ventilator Controller has six universal inputs. You can configure
universal inputs by using the Unit Ventilator Controller configuration wizard.
Universal inputs are configured as either:
• analog inputs sensing either current or voltage, or
• digital inputs or 10k ohm resistance inputs
Note: Because the Unit Ventilator Controller can connect to a maximum of six
sensors, you may want to connect some sensors using the LONWORKS
network. All valid network inputs have priority over hardware inputs.
Figure 8: Possible LX-UVL Installation
Heating
Damper
Filter
Cooling
Fresh Air
(Economizer)
Damper
Humidifier
Return
Air
Intake Air
Mixed
Air
C
O
MAT DATOAT
RAT
Damper
Setpoint Offsett
Temperature
Humidity
Discharge
Air
Conditioned Space
Occupancy
LX-UVL- 1 Installation Overview
Unit Ventilator Enclosure
OAH
MAT Mixed Air Temperature
OAH Outside Air Humidity
OAT Outside Air Temperature
RAT Return Air Temperature
DAT Discharge Air Temperature
Sensor Symbols
Humidity
Temperature
Carbon Dioxide
C
O
Digital Input
3 Fan
Speeds
Unit Ventilator Enclosure
Unit Ventilator Enclosure
