4 Raccordement électrique
4.1 Montage du connecteur

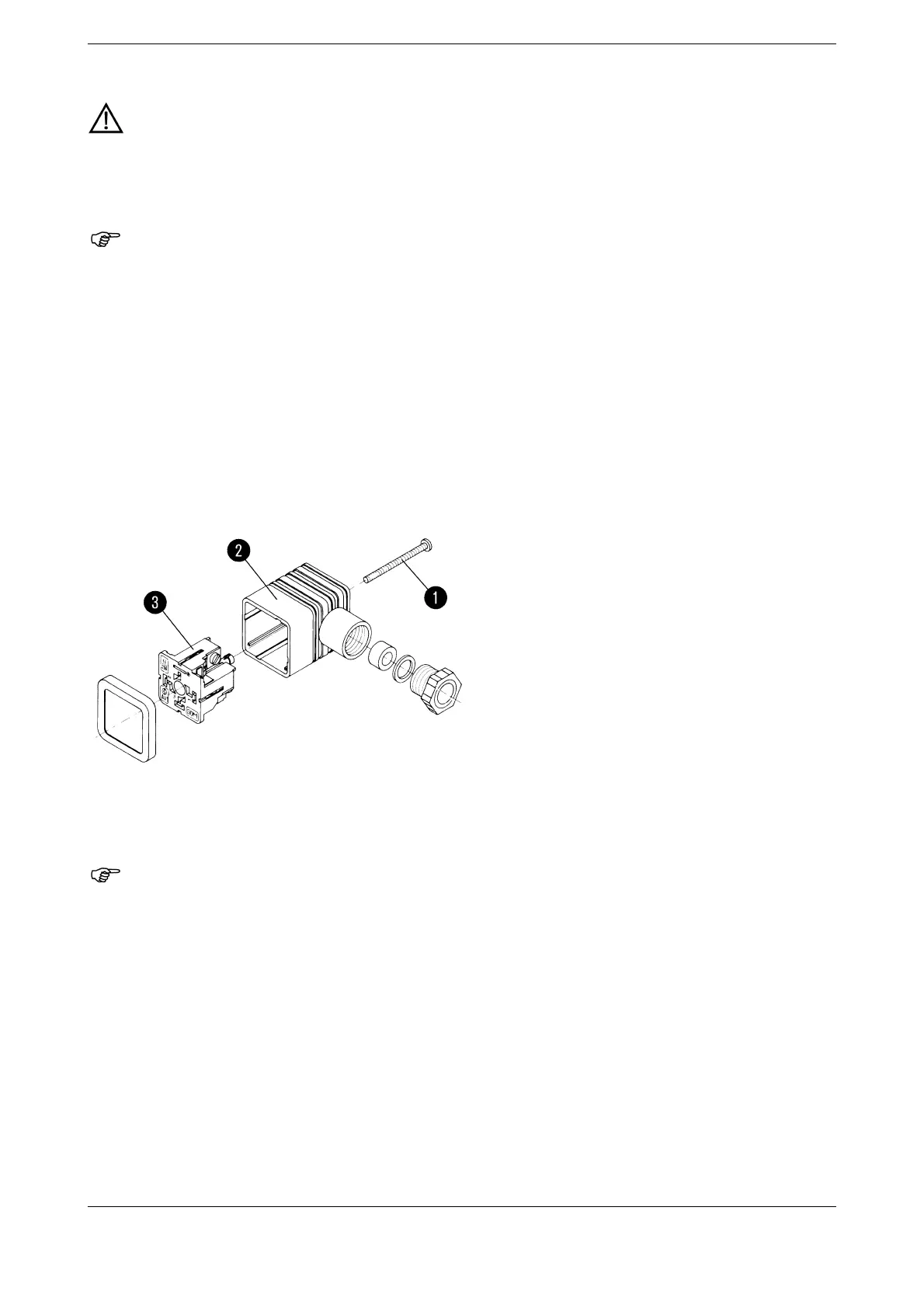

Ouverture du connecteur :
✱ Desserrer la vis (1).
✱ Dégager la partie centrale (3) du boîtier (2) à l’aide d’un tournevis étroit et plat (voir repères sur la partie
centrale).
La partie centrale peut être placée, lors du montage dans la partie
externe en pas de 90×.
4.2 Montage du câble de raccordement fixe
(option /73)
Les convertisseurs de pression ne doivent être raccordés que par du personnel qualifié !
Connecteur suivant DIN 43 650, forme A avec presse-étoupe Pg 9. Section de fil jusqu’à
1,5 mm2 max., Ø extérieur du fil 4,5 à 7 mm, indice de protection IP 65.
Connecteur suivant DIN 43 650, forme C avec presse-étoupe Pg 7. Section de fil jusqu’à 0,75
mm2 max., Ø extérieur du fil : 3,5 à 6 mm, indice de protection IP 65.
Les degrés de protection indiqués ne peuvent être obtenus qu’avec des connecteurs montés
fixe et avec les joints correspondants.
Rayon de courbure min. 120 mm (pose fixe).
Le câble ne doit pas être comprimé. L’extrémité du câble doit se trouver dans un local sec, afin
d’éviter toute formation de condensation. Il est préférable d’amener le câble directement au lieu
de raccordement (armoire de commande)...
En cas de prolongation de câble, il faut veiller à la compensation de pression – pour cela éviter
l’humidité.
