4 Elektrischer Anschluss
4.1 Montage der Leitungsdose

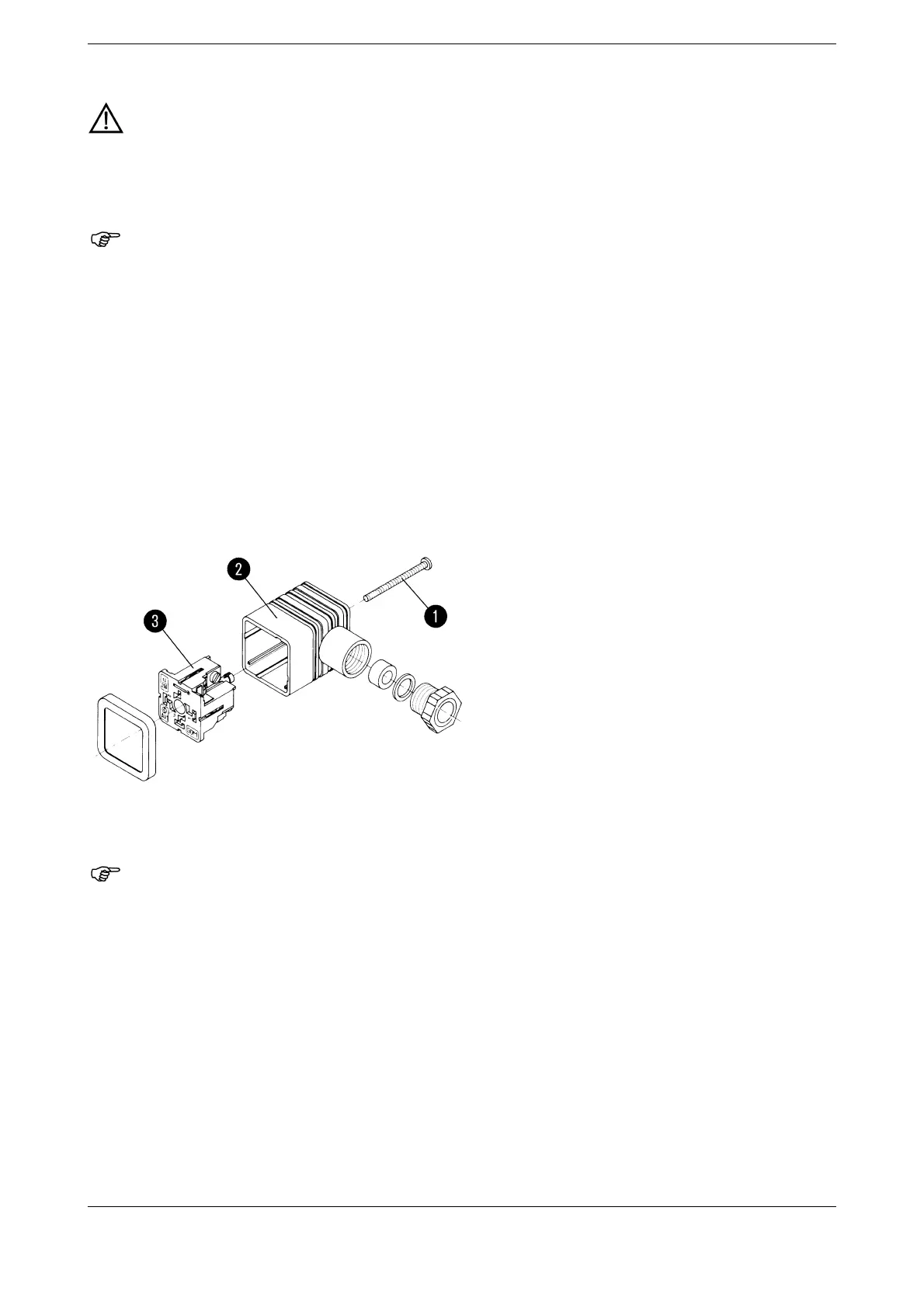

Zum Öffnen des Steckers:
✱ Schraube (1) herausdrehen.
✱ Mit schmalem, flachem Schraubendreher Innenteil (3) aus dem Außenteil (2) heraushebeln
(siehe Markierung am Innenteil).
Das Innenteil kann beim Zusammenbau beliebig in 90° -Schritten in das Außenteil gesetzt werden.
4.2 Montage des festen Anschlusskabels
(Typenzusatz /73)
Druckmessumformer dürfen nur durch entsprechend qualifiziertes Fachpersonal angeschlossen
werden!
Leitungsdose nach DIN 43 650, Bauform A mit Pg 9-Verschraubung.
Leitungsquerschnitt bis max. 1,5 mm2, Leitungs-Außendurchmesser Ø 4,5...7 mm,
Schutzart IP 65.
Leitungsdose nach DIN 43 650, Bauform C mit Pg 7-Verschraubung.
Leitungsquerschnitt bis max. 0,75 mm2, Leitungs-Außendurchmesser Ø 3,5...6 mm,
Schutzart IP 65.
Die angegebenen Schutzarten werden nur mit fest montiertem Stecker und der d
azugehörenden Dichtung erreicht.
Minimaler Biegeradius 120 mm (feste Verlegung).
Das Kabel darf nicht zusammengedrückt werden. Das Kabelende muss in einem trockenen
Raum enden, damit Kondensatbildung verhindert wird. Vorteilhaft ist, das Kabel direkt in den
Anschlussraum (Schaltkasten) zu führen.
Bei Verlängerung des Kabels auf Druckausgleich achten – dabei muss das Eindringen von
Feuchtigkeit vermieden werden.
