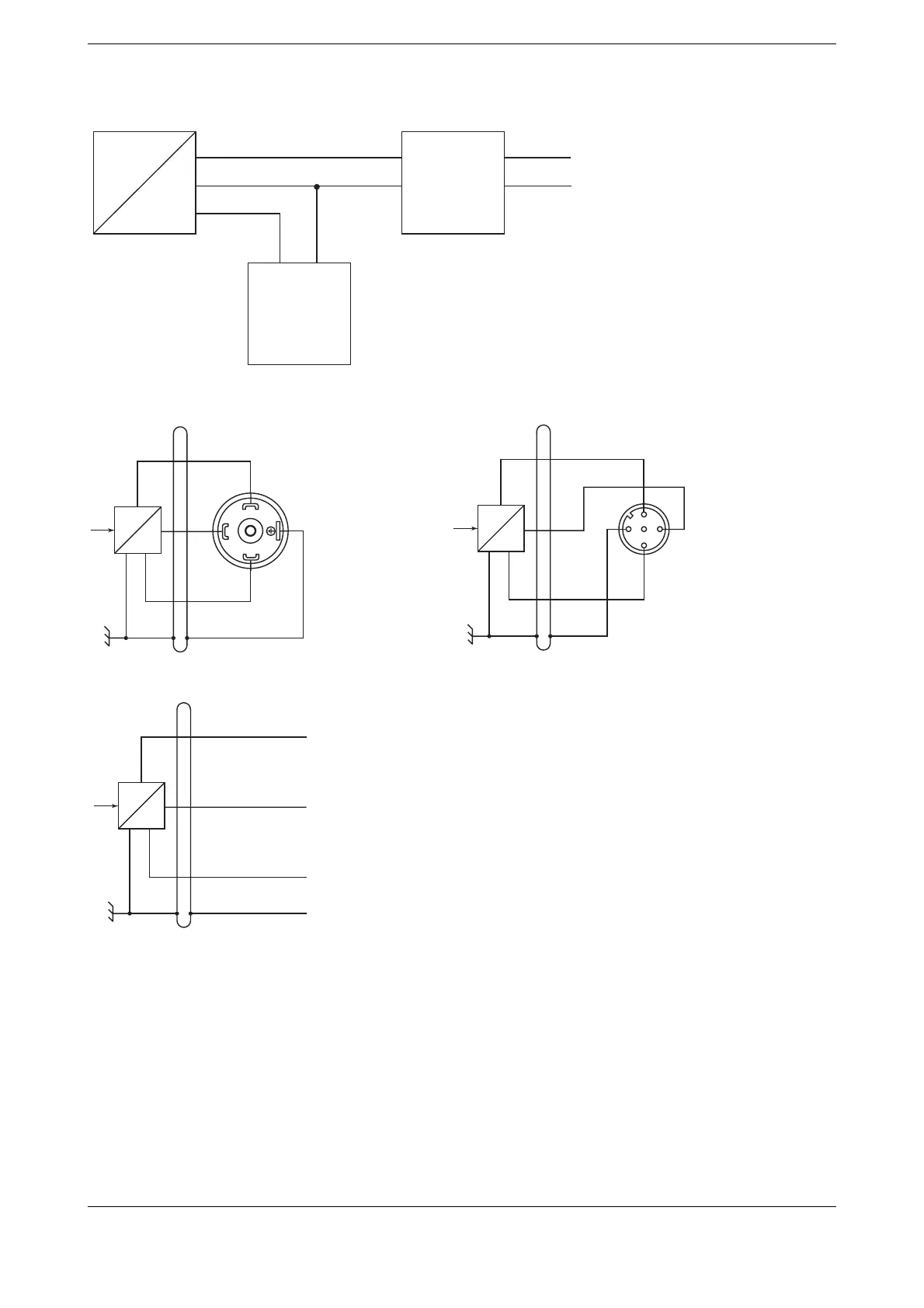

4.3.2 Montage 3 fils
Fil négatif commun (masse) pour l’alimentation et le signal de mesure
(sortie par ex. 0 à 10 V ; 0 à 20 mA ; 1 à 6 V
Raccordement avec connecteur Raccordement avec connecteur M12
avec câble de raccordement (option /73)
L1
N
L+
L-
0V / S-
U
B
S+
Alimentation
Sortie
Exploitation
(Enregistreur)
(Affichage)
P
I (U)
+
+
+
-
-
+
-
1
2
3
Blindage
0V / S-
U +
B
P
I (U)
S+
Blindage
0V / S-
U +
B
P
I (U)
S+
1
4
2
3
Blindage
0V / S-
U +
B
P
I (U)
S+
(1)
(Blanc)
(Jaune)
(Gris)
(Noir)
(3)
(2)
