Kessel Ecolift - Page 6

6
3. Inbetriebnahme
3.1 Schaltgerät
Zur Inbetriebnahme muss das Schalt-
gerät nicht mehr geöffnet werden.
Die im Lieferumfang enthaltenen Batteri-
en sind bereits angeschlossen und wer-
den beim ersten 230V-Netzanschluss ak-
tiviert. Die Netzleitung anschließen. Das
Schaltgerät führt einen Grundfunk -
tionstest, die sog. Initialisierung durch.
Dies wird durch ein Lauflicht ca. 8 sec.
nach Anstecken der Batterie, bzw. des
Netzsteckers angezeigt.
Bei der Initialisierung werden Batterie-,
Netz-, Sonden-, Motor- und Pumpenan-
schluss überprüft und die Pumpe läuft
kurz an bzw. .
Bei korrektem Anschluss des Schaltgerä-
tes leuchtet anschließend die Power-LED
(grün). Der Ecolift
®
ist jetzt betriebsbereit.
Nach der Inbetriebnahme muss die Rück-
stauklappe offen sein. Die Funktions-
prüfung nach DIN EN 13564 und die Prü-
fung der Son de sind durchzuführen (siehe
Anleitung Ecolift
®
)
a
b
c
d
e
f
g
i
l

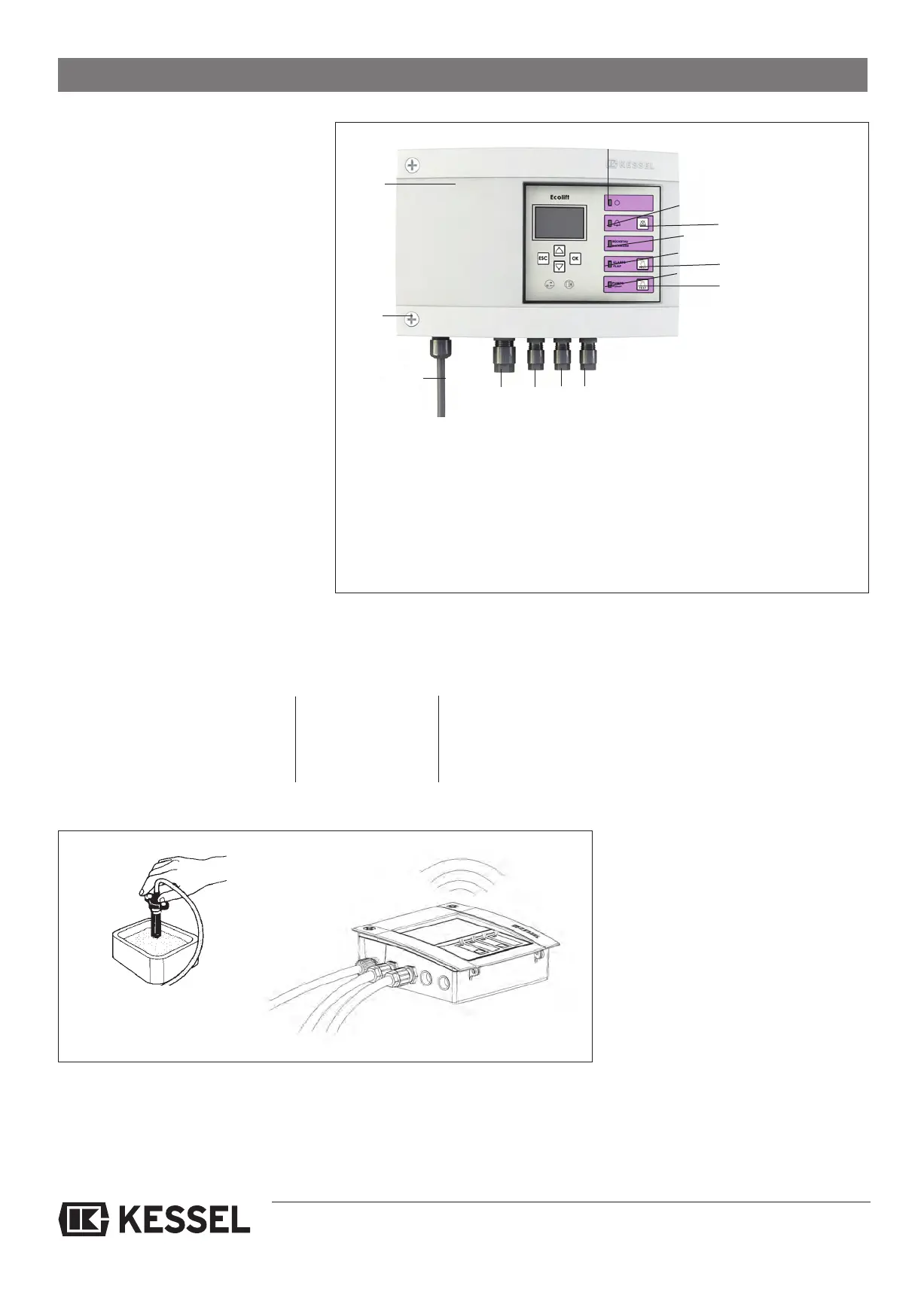

a) Gehäuse Schaltgerät
b) Verschlussschraube
c) Netzanschlussleitung
d) grüne LED „Power“
e) rote LED „Alarm“
f) orange LED “Rückstau”
g) orange LED “Klappe”
h) orange LED “Pumpe”
i) Alarm-Taste
j) Test-Taste “Klappe”
k) Test-Taste “Pumpe”
l) Anschluss Pumpe
m) Anschluss Pumpensonde
n) Anschluss Motor
o) Anschluss Motorsonde
h
j
k
m
n
o
Abb. 15 Sondenprüfung
3.2 Prüfung
1. Motorsonde ins Wasser halten Klappe schließt Rückstau-LED blinkt
Klappe-LED blinkt
Klappe geschlossen Rückstau-LED blinkt
Klappe-LED leuchtet
2. Pumpensonde ins Wasser halten Pumpe startet Pumpe-LED leuchtet
