Assemblage de la station d’accueil
Cette section décrit comment assembler la station d’accueil qui est incluse avec
l’ensemble KPHJ720PRO. Vous pouvez également acheter la station d’accueil
séparément (consultez la section Accessoires à la page43).
Remarque Si vous n’utilisez pas la station d’accueil, sautez cette section et
continuez à la section Fonctionnement – Perçage à angle à la page34.
1

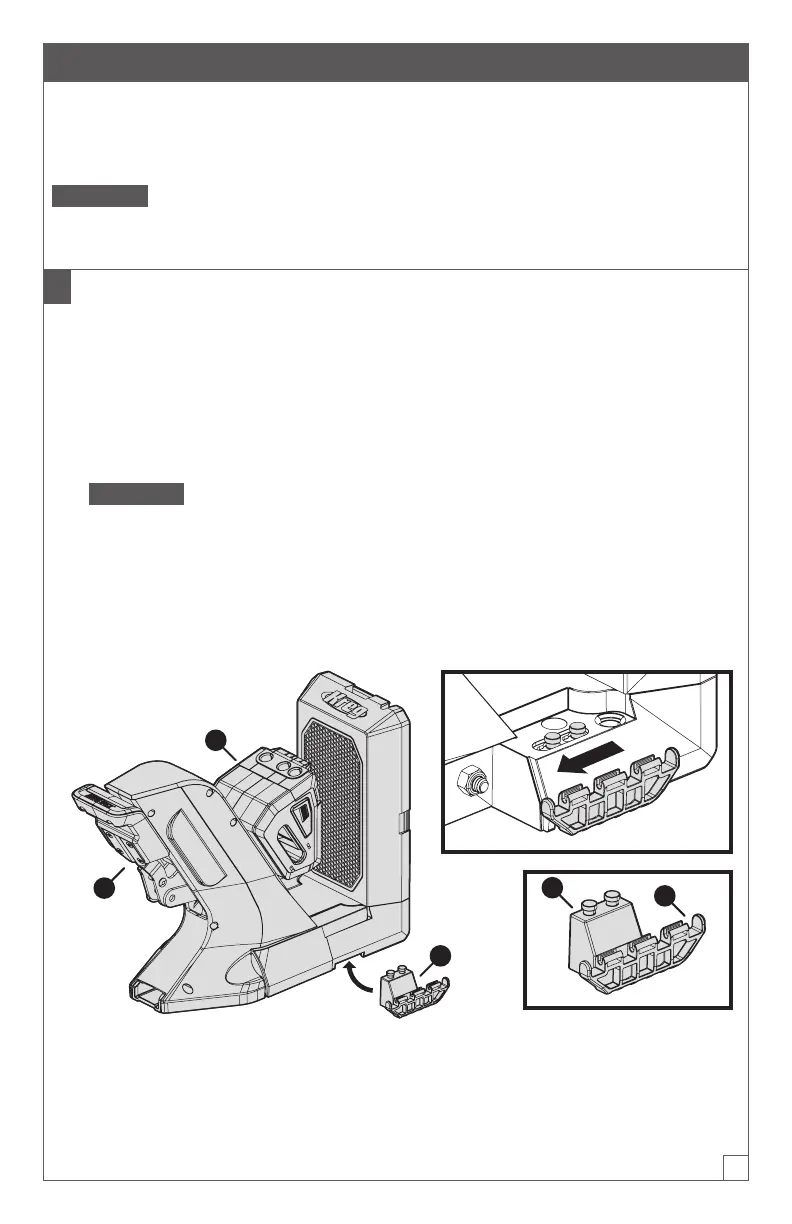

Connectez les adaptateurs de station au gabarit
a. Placez le gabarit KPHJ720 sur une surface plane.
b. D’une main, soulevez légèrement un côté du gabarit.
c. À l’aide de votre autre main, placez un adaptateur de station (H) sous le gabarit
(A) de manière à ce que les goupilles de xation (1) s’insèrent dans le trou
correspondant sur la face inférieure du gabarit (A); puis faites glisser l’adaptateur de
station (H) vers la poignée du gabarit (3) pour verrouiller l’adaptateur (H) en position.
Remarque Un côté de l’adaptateur de station (H) a des goupilles de xation(1)
qui se glissent sous le gabarit; l’autre côté est doté d’un connecteur (2) pour
une aile de support (l’image ne l’illustre pas). Assurez-vous que le côté du
connecteur pour aile de support (2) de l’adaptateur de station (H) dépasse sur le
côté du gabarit (A).
d. Répétez les étapes b et c pour connecter l’autre adaptateur de station (H) sur le
côté opposé du gabarit (A).
H
A
1
2
3
