Kreg 720PRO - Opción de Montaje

49

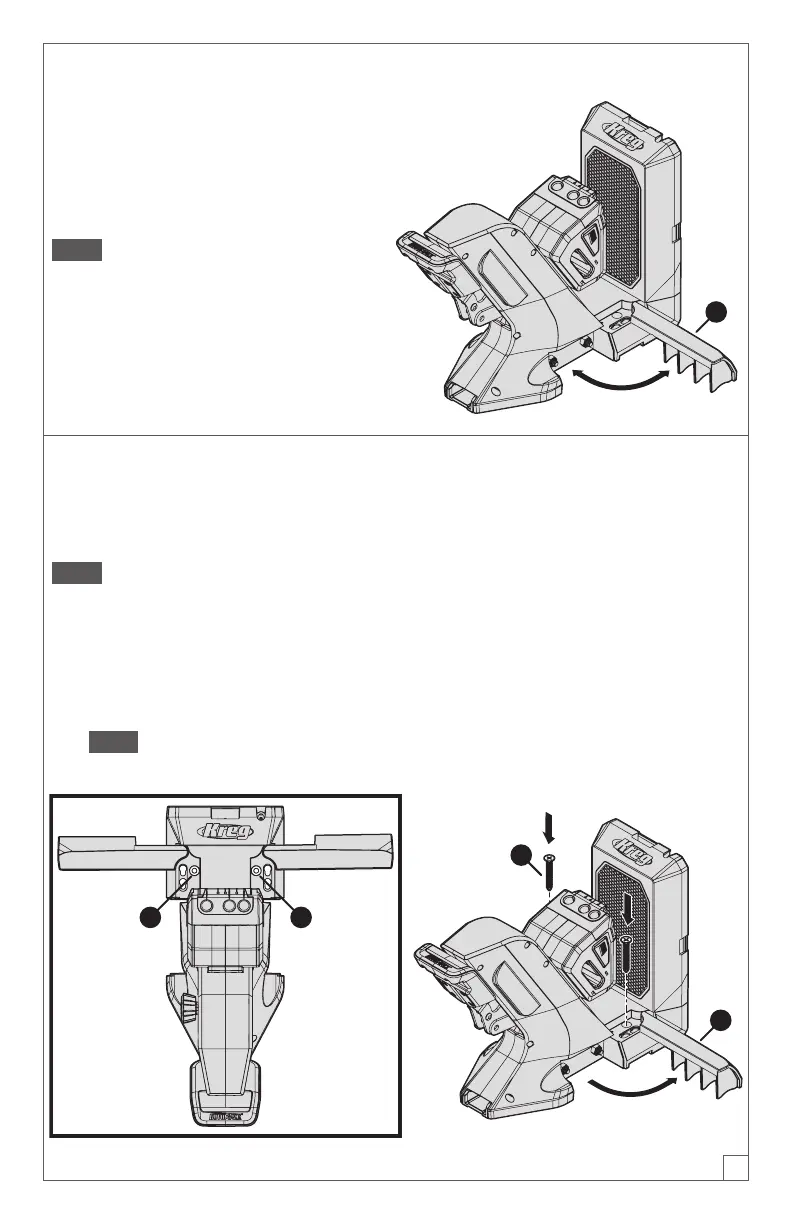

Alas de extensión
La guía KPHJ720 tiene dos alas de
extensión, una (1) de cada lado de la
base de la guía. Puede rotar una o ambas
alas 90 grados para proporcionar mayor
estabilidad y soporte del material.
Nota Si usa la estación de encastre
opcional con la guía, usará las alas de
soporte del material de la estación de
encastre en lugar de las alas de extensión
aquí ilustradas. Consulte Ensamblaje
de la estación de encastre en la
página51.
1
Opción de montaje
Si lo desea, puede montar la guía KPHJ720 a su supercie de trabajo para ofrecer
una mayor estabilidad.
Nota Estas instrucciones aplican a una guía que se usa sin la estación de encastre opcional.
a. Coloque la guía en la posición deseada en la mesa de trabajo.
b. Rote el ala de extensión (1) de cada lado de la guía a 90 grados.
Ahora hay dos oricios de montaje (2) accesibles (un oricio de cada lado de la guía).
c. Pase un tornillo para agujeros ocultos Kreg (3) a través de cada oricio de montaje(2).
Nota Puede usar tornillos Kreg SML-C125 o cualquier otro tornillo para
agujeros ocultos Kreg.
22
3
1
