Ensamblaje de la estación de encastre
Esta sección describe cómo ensamblar la estación de encastre que se incluye con
el paquete KPHJ720PRO. También puede comprar la estación de encastre por
separado (consulte Accesorios en la página65).
Nota Si no está usando la estación de encastre, omita esta sección y continúe con
Funcionamiento: Taladrar agujeros ocultos en la página56.
1

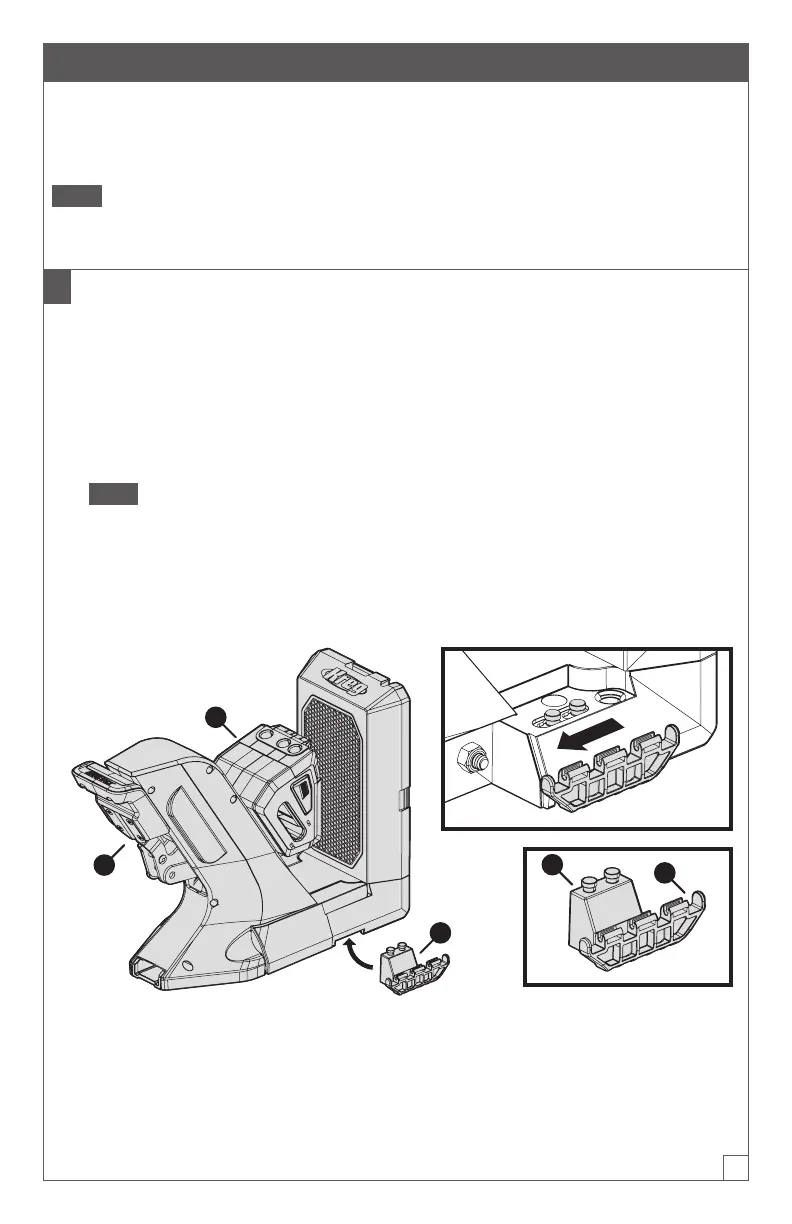

Conecte los adaptadores de encastre a la guía
a. Coloque la guía KPHJ720 (A) sobre una supercie plana.
b. Con una mano, levante ligeramente un lado de la guía (A).
c. Con la otra mano, coloque un adaptador de encastre (H) debajo de la guía (A) de
modo que los pasadores de jación (1) encajen en el oricio correspondiente en
el lado inferior de la guía (A); luego deslice el adaptador de encastre (H) hacia la
manija de la guía (3) para trabar el adaptador del encastre (H) en posición.
Nota Un lado de los adaptadores de encastre (H) tiene pasadores de jación (1)
que encajan por debajo de la guía; el otro lado tiene un conector (2) para un ala
de soporte del material (no ilustrado). Asegúrese de que el lado del conector del
ala (2) del adaptador de encastre (H) se extienda por el lado de la guía (A).
d. Repita los pasos b y c para conectar el otro adaptador de encastre (H) en el lado
opuesto de la guía (A).
H
A
1
2
3
