Kreg 720PRO - Page 54

54
4
Ensamblar la base del retén ajustable
La estación de encastre incluye un retén ajustable que se puede jar a cualquier ala de
soporte del material. El retén ajustable facilita obtener los mismos resultados cuando
tiene muchas piezas que requieren el mismo espaciado entre los agujeros ocultos.
Nota El retén ajustable tiene dos piezas: la base del retén ajustable, la cual
ensamblará en este paso; y el brazo del retén ajustable, que se puede jar a la base
del retén ajustable en diferentes conguraciones (consulte el paso5).

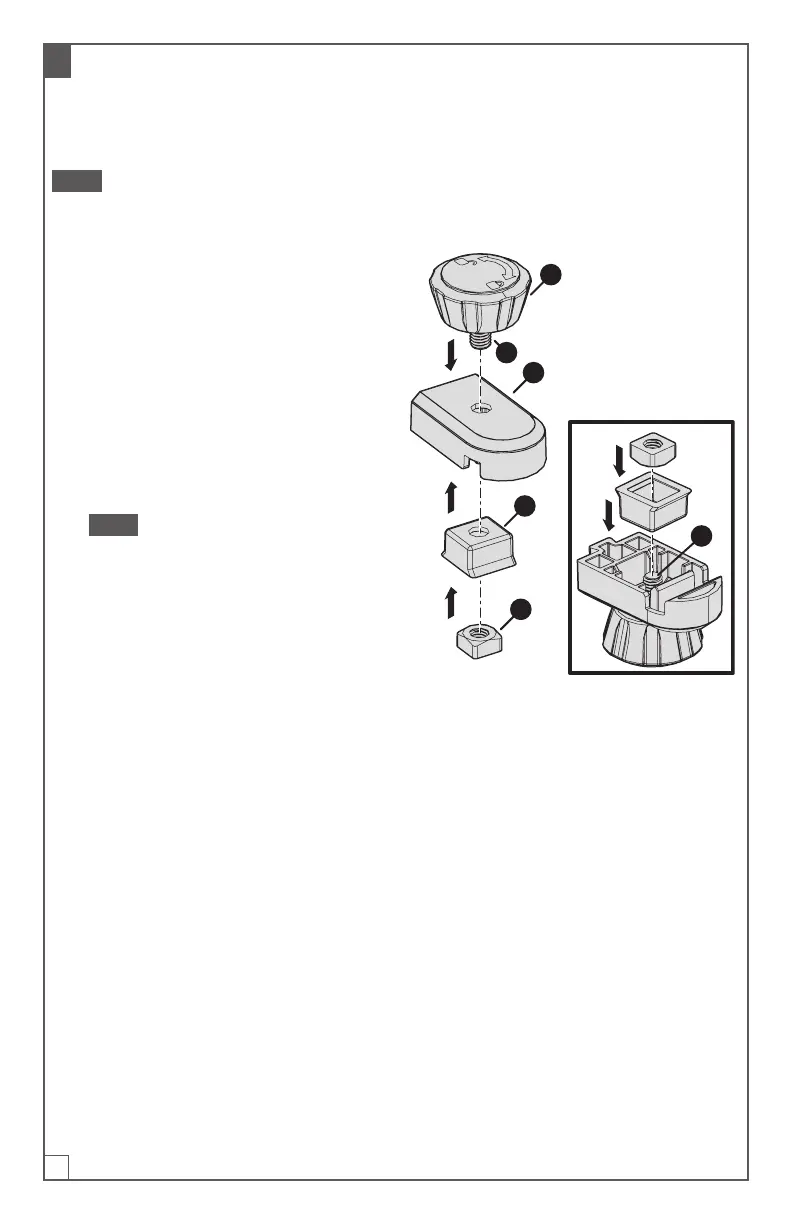

a. Inserte el tornillo (1) de la perilla
del retén ajustable (K) en el oricio
encima de la base del retén (L).
b. Mientras sostiene la perilla (K) en
posición, gire la base del retén(L)
boca abajo de modo que el
tornillo(1) se extienda hacia arriba.
c. Deje caer el calce de la base del
retén ajustable (M) por el tornillo(1)
con el lado del reborde hacia arriba.
Nota El calce de la base del retén
ajustable(M) debe estar a ras de la
base del retén ajustable (L). Si no
está a ras, gire el calce de la base
del retén ajustable (M) 90 grados.
d. Coloque la tuerca cuadrada del retén
ajustable (N) en el tornillo (1); luego
gire la perilla del retén ajustable(K)
hasta que la tuerca cuadrada del
retén ajustable (N) esté lo más
ajustada que se pueda a mano.
K
L
1
M
1
N
