Montage: Verstellbarer Anschlag
Die Andockstation ist mit einem verstellbaren Anschlag ausgestattet, der an jedem der
Materialauageügel befestigt werden kann. Der verstellbare Anschlag erleichtert das Erzielen
wiederholbarer Ergebnisse, wenn viele Teile den gleichen Sacklochabstand erfordern.
Hinweis Der verstellbare Anschlag besteht aus zwei Teilen: dem Sockel des verstellbaren
Anschlags, dessen Montage in Schritt1 erfolgt; und dem Arm des verstellbaren Anschlags, der in
verschiedenen Positionen am Sockel des verstellbaren Anschlags befestigt werden kann (siehe
Schritt2).

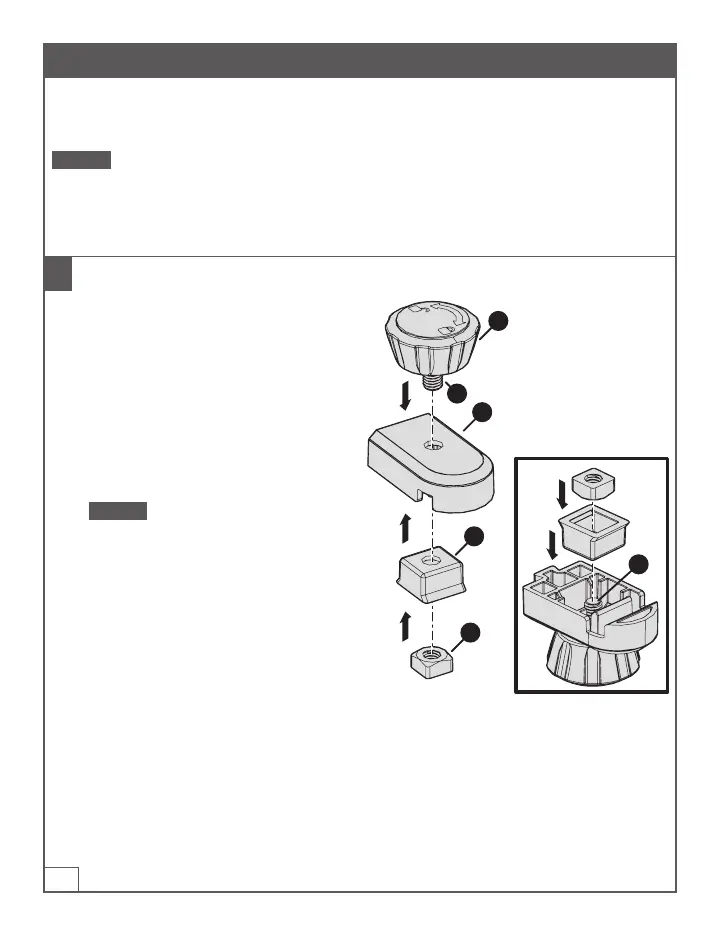

1
Sockel des verstellbaren Anschlags zusammenfügen
a. Die Schraube (1) des Anschlagknopfes
(G) in das Loch oben auf dem Sockel des
verstellbaren Anschlags (H) einführen.
b. Den Anschlagknopf (G) in Position
halten und den Sockel des verstellbaren
Anschlags (H) auf den Kopf drehen, so
dass die Schraube (1) nach oben zeigt.
c. Den Sockelkeil des verstellbaren
Anschlags (I) auf die Schraube (1) fallen
lassen, wobei die geanschte Seite des
Keiles (I) nach oben zeigt.
Hinweis Der Sockelkeil (I) sollte bündig
mit dem Sockel des verstellbaren
Anschlags (H) abschließen. Falls er nicht
bündig ist, den Sockelkeil (I) um 90 Grad
drehen.
d. Die Vierkantmutter (J) auf die Schraube
(1) legen; dann den Anschlagknopf
(G) drehen, bis die Vierkantmutter (J)
handfest angezogen ist.
G
H
1
I
1
J
