Ensamblaje: Para la guía Serie 700
Esta sección describe cómo ensamblar la Estación de encastre de guía para agujeros ocultos
KPHA750 para su uso con una guía Kreg Serie 700.
1

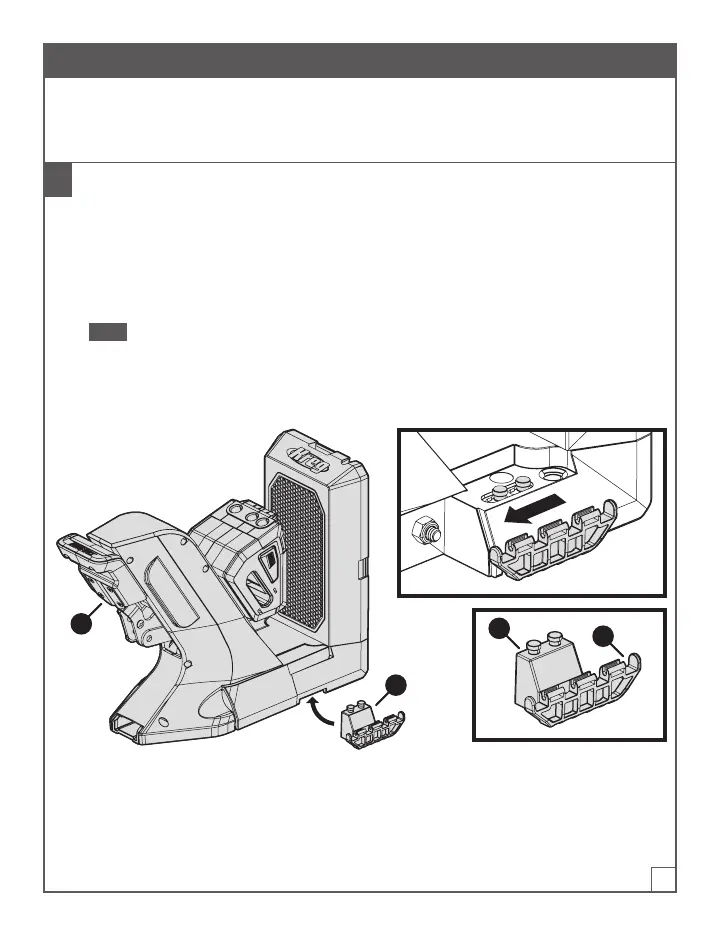

Conecte los adaptadores de encastre a la guía Serie 700
a. Coloque la guía Serie 700 sobre una supercie plana.
b. Con una mano, levante ligeramente un lado de la guía Serie 700.
c. Con la otra mano, coloque un adaptador de encastre (D) debajo de la guía de modo que
los pasadores de jación(1) encajen en el oricio correspondiente en el lado inferior de la
guía; luego deslice el adaptador de encastre (D) hacia la manija de la guía (3) para trabar el
adaptador del encastre (D) en posición.
Nota Un lado de los adaptadores de encastre (D) tiene pasadores de jación (1) que
encajan por debajo de la guía; el otro lado tiene un conector (2) para un ala de soporte del
material (no ilustrado). Asegúrese de que el lado del conector del ala (2) del adaptador de
encastre (D) se extienda por el lado de la guía.
d. Repita los pasos b y c para conectar el otro adaptador de encastre (D) en el lado opuesto de la guía.
D
1
2
3
