Montage: Für die Bohrvorrichtung der 700er-Serie
Dieser Abschnitt beschreibt die Montage der KPHA750-Andockstation für Sackloch-Bohrvorrichtung
für den Einsatz mit einer Kreg Bohrvorrichtung der 700er-Serie.
1

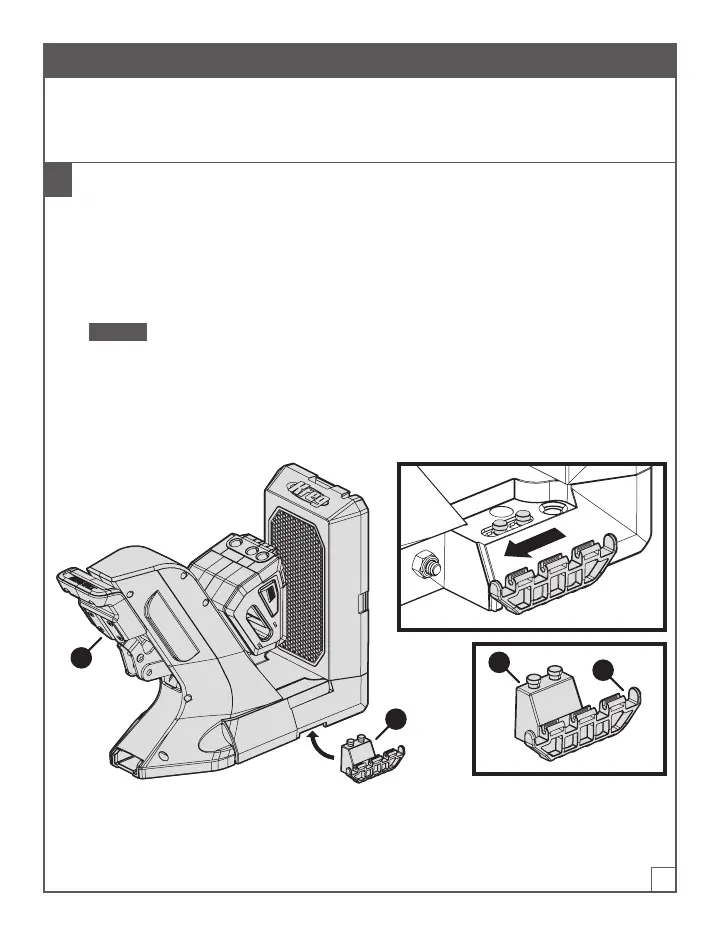

Dockadapter mit der Bohrvorrichtung der 700er-Serie verbinden
a. Die Bohrvorrichtung der 700er-Serie auf eine ache Unterlage platzieren.
b. Mit einer Hand eine Seite der Bohrvorrichtung der 700er-Serie leicht anheben.
c. Mit der anderen Hand einen Dockadapter (D) unter die Bohrvorrichtung legen, so dass die
Befestigungsstifte (1) in das entsprechende Loch an der Unterseite der Vorrichtung passen;
dann den Dockadapter (D) in Richtung des Griffs der Bohrvorrichtung (3) schieben, um den
Dockadapter (D) in seiner Position zu verriegeln.
Hinweis Eine Seite eines Dockadapters (D) hat Befestigungsstifte (1), die unter
die Bohrvorrichtung passen; die andere Seite hat einen Anschluss (2) für einen
Materialauageügel (nicht abgebildet). Stellen Sie sicher, dass die Seite des Dockadapters
(D) mit dem Verbindungsstück für den Auageügel (2) seitlich aus der Bohrvorrichtung
herausragt.
d. Die Schritte b und c wiederholen, um den anderen Dockadapter (D) auf der
gegenüberliegenden Seite der Bohrvorrichtung anzuschließen.
D
1
2
3
