Vormontage
Lesen Sie diesen Abschnitt, bevor Sie beginnen. Vergewissern Sie sich, dass Sie alle Werkzeuge
und Materialien zur Hand haben. Vergleichen Sie die Lieferung mit den in den Abschnitten
„Empfohlene Werkzeuge” und „Produktbeschreibung” aufgeführten Artikeln. Falls ein Artikel fehlt,
dieses Produkt nicht verwenden. Wenden Sie sich an den technischen Kundendienst oder geben
Sie das Produkt an den Händler zurück, bei dem Sie es gekauft haben.
Empfohlene Werkzeuge (nicht im Lieferumfang enthalten)
Montage der Andockstation für die
Bohrvorrichtung der 500er-Serie:
Montage der Andockstation für die
Bohrvorrichtung der 700er-Serie:
#2 Kreuzschlitz-Schraubendreher
Keine Werkzeuge erforderlich

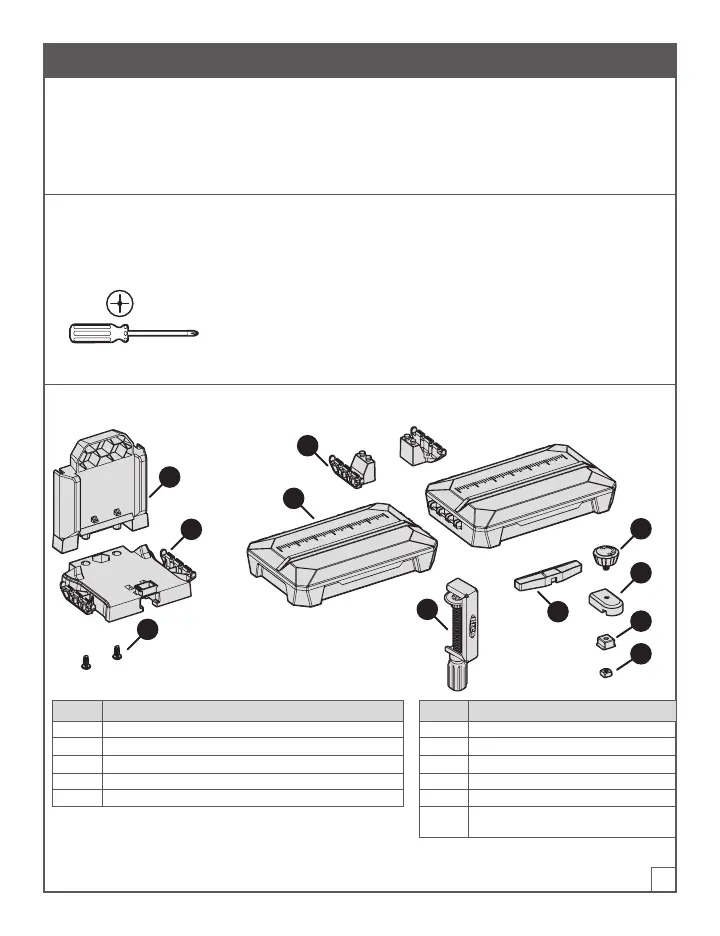

Produktbeschreibung
A
B
E
D
K
F
C
G
H
I
J
Artikel Beschreibung Artikel Beschreibung
A Rückseite der Dockbasis für Bohrvorrichtung 500er-Serie F Verstellbarer Anschlag Arm
B Plattform der Dockbasis für Bohrvorrichtung 500er-Serie G Verstellbarer Anschlag Knopf
C Schrauben (2) für Dockbasis für Bohrvorrichtung 500er-Serie H Verstellbarer Anschlag Sockel
D Dockadapter für Bohrvorrichtung 700er-Serie (2) I Verstellbarer Anschlag Sockelkeil
E Materialauageügel (2) J Verstellbarer Anschlag Vierkantmutter
K
KPHA760-Klemme für Sackloch-
Bohrvorrichtung
