Montaje: tope regulable
La estación de acoplamiento incluye un tope regulable que puede jarse en cualquiera de las
dos aletas de soporte del material. El tope regulable facilita la obtención de resultados repetibles
cuando se tienen muchas piezas que requieren un espaciado idéntico entre los agujeros de
bolsillo.
Nota El tope regulable consta de dos partes: la base del tope regulable, que se monta en el
paso1; y el brazo de tope regulable, que puede jarse a la base de tope regulable en diferentes
conguraciones (ver el paso2).

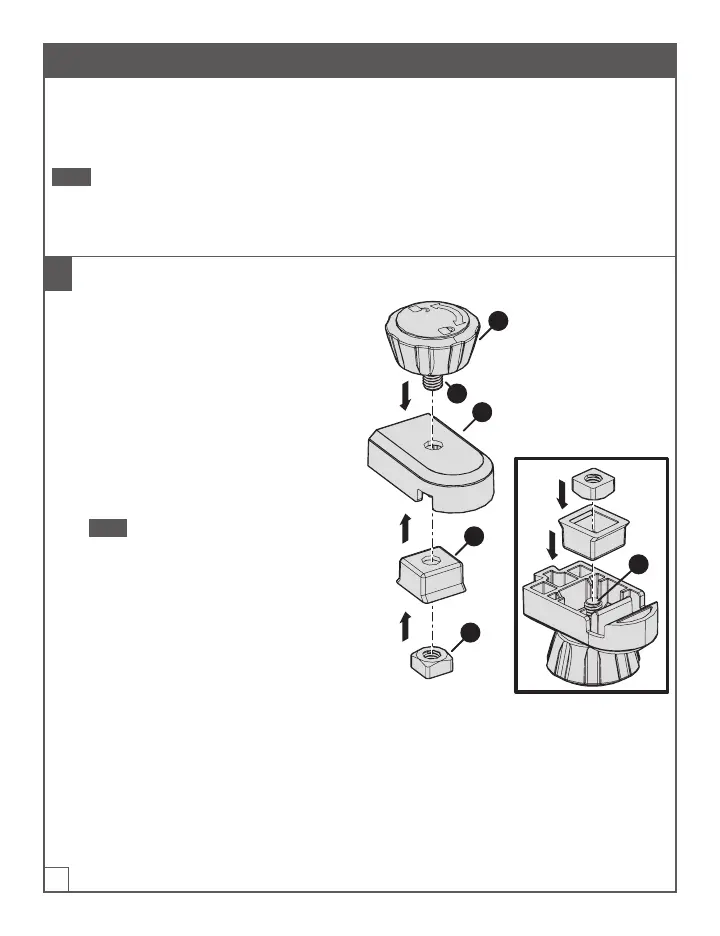

1
Montar la base de tope regulable
a. Introducir el tornillo (1) de la perilla de
tope regulable (G) en el agujero situado
en la parte superior de la base de tope
regulable (H).
b. Manteniendo la perilla de tope regulable
(G) en posición, girar la base de tope
regulable (H) hacia abajo para que el
tornillo (1) vaya hacia arriba.
c. Colocar la cuña de la base de tope
regulable (I) sobre el tornillo (1) con el
lado bridado de la cuña de la base de
tope regulable (I) orientado hacia arriba.
Nota La cuña de la base de tope
regulable (I) debe quedar al ras con la
base de tope regulable (H). Si no queda
al ras, girar la cuña de la base de tope
regulable (I) 90grados.
d. Colocar la tuerca cuadrada de tope
regulable (J) en el tornillo (1); a
continuación, girar la perilla de tope
regulable (G) con la mano hasta que la
tuerca cuadrada de tope regulable (J)
esté bien ajustada.
G
H
1
I
1
J
