Antes del montaje
Revisar esta sección antes de empezar. Asegurarse de tener todas las herramientas y materiales
a mano. Comparar el contenido del paquete con los artículos enumerados en las secciones de
Herramientas recomendadas y Descripción del producto. Si falta algún artículo, no utilizar este producto.
Ponerse en contacto con el Servicio de asistencia técnica o devolver el producto al lugar de compra.
Herramientas recomendadas (no incluidas)
Montaje del acoplamiento para su uso con la
plantilla de la serie 500:
Montaje del acoplamiento para su uso con la
plantilla de la serie 700:
Destornillador de estrella núm. 2
No se necesitan herramientas.

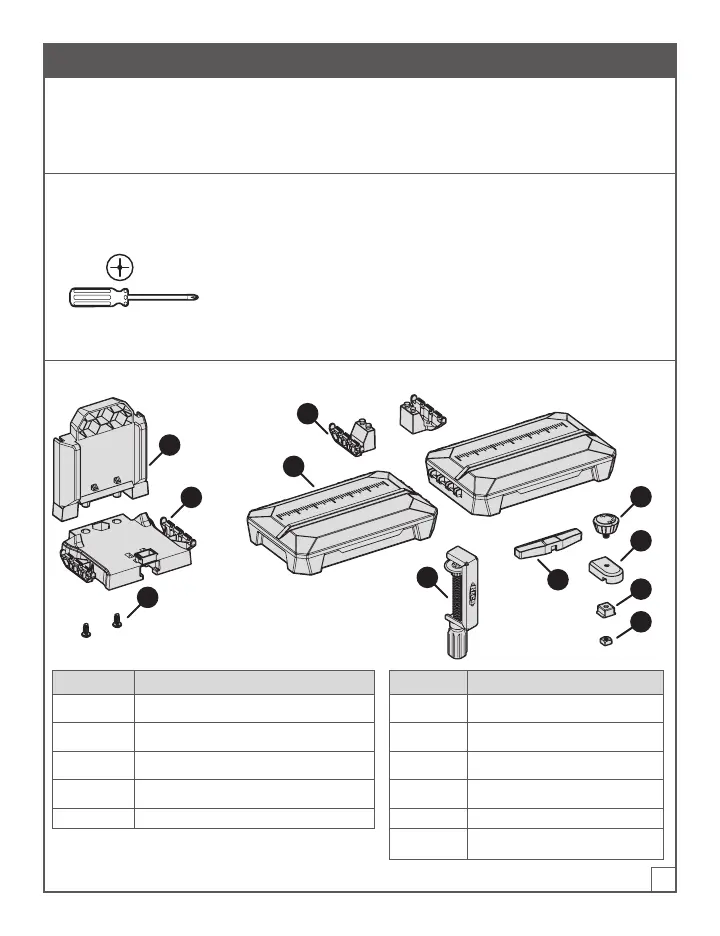

Descripción del producto
A
B
E
D
K
F
C
G
H
I
J
Componente Descripción Componente Descripción
A
Parte posterior de la base de acoplamiento
para plantilla de la serie 500
F Brazo de tope regulable
B
Plataforma de la base de acoplamiento
para plantilla de la serie 500
G Perilla de tope regulable
C
Tornillos de la base de acoplamiento (2)
para plantilla de la serie 500
H Base de tope regulable
D
Adaptadores de acoplamiento para
plantilla de la serie 700 (2)
I Cuña de la base de tope regulable
E Aletas de soporte del material (2) J Tuerca cuadrada de tope regulable
K
Abrazadera de plantilla de agujero
de bolsillo KPHA760
