28
Assemblage: Arrêt réglable
La station d’accueil comprend un arrêt réglable qui peut être xé à l’une ou l’autre des ailes de
support. L’arrêt réglable permet d’obtenir facilement des résultats uniformes lorsque vous avez de
nombreuses pièces qui nécessitent le même espacement entre les perçages à angle.
Remarque L’arrêt réglable est composé de deux parties: la base d’arrêt réglable, que vous
assemblerez durant l’étape1; et le bras d’arrêt réglable, qui peut être xé à la base d’arrêt
réglable selon différentes congurations (consultez l’étape2).
1

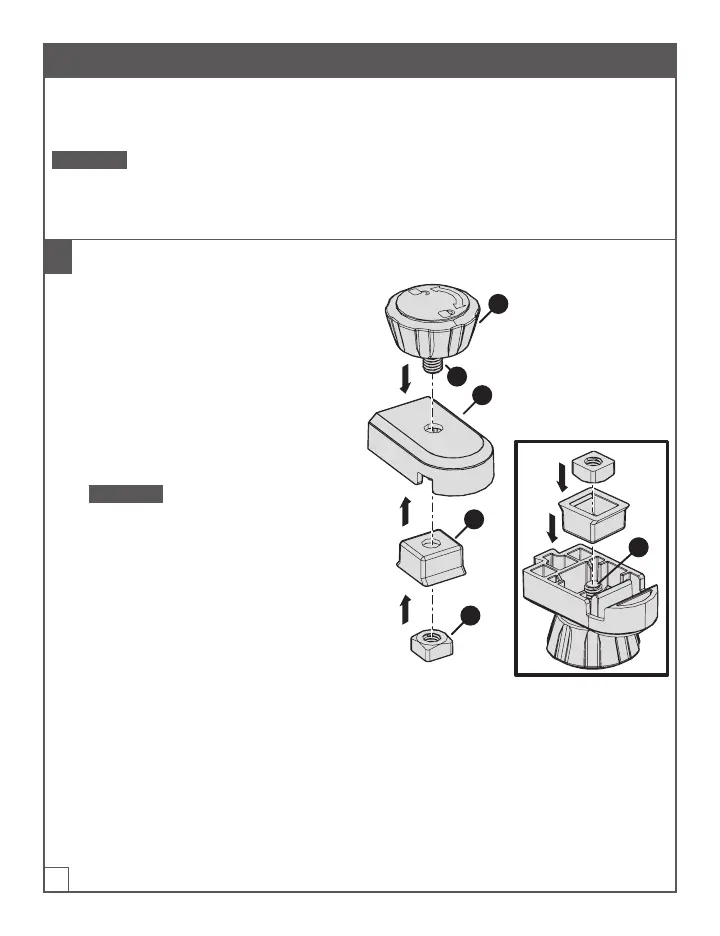

Assemblage de la base d’arrêt réglable
a. Insérez la vis(1) du bouton d’arrêt
réglable(G) dans le trou situé au-dessus
de la base d’arrêt réglable (H).
b. En maintenant le bouton d’arrêt réglable
(G) en position, tournez la base d’arrêt
réglable(H) à l’envers de sorte que la
vis(1) s’étende vers le haut.
c. Faites glisser la cale de la base d’arrêt
réglable(I) sur la vis(1) en positionnant
le côté bridé de la cale de la base d’arrêt
réglable(I) vers le haut.
Remarque La cale de la base d’arrêt
réglable(I) doit afeurer la base d’arrêt
réglable(H). Si ce n’est pas le cas,
faites tourner la cale de la base d’arrêt
réglable(I) à 90degrés.
d. Placez l’écrou d’arrêt carré réglable(J)
sur la vis (1); puis tournez le bouton
d’arrêt réglable(G) jusqu’à ce que vous
ayez serré à la main l’écrou d’arrêt carré
réglable(J).
G
H
1
I
1
J
