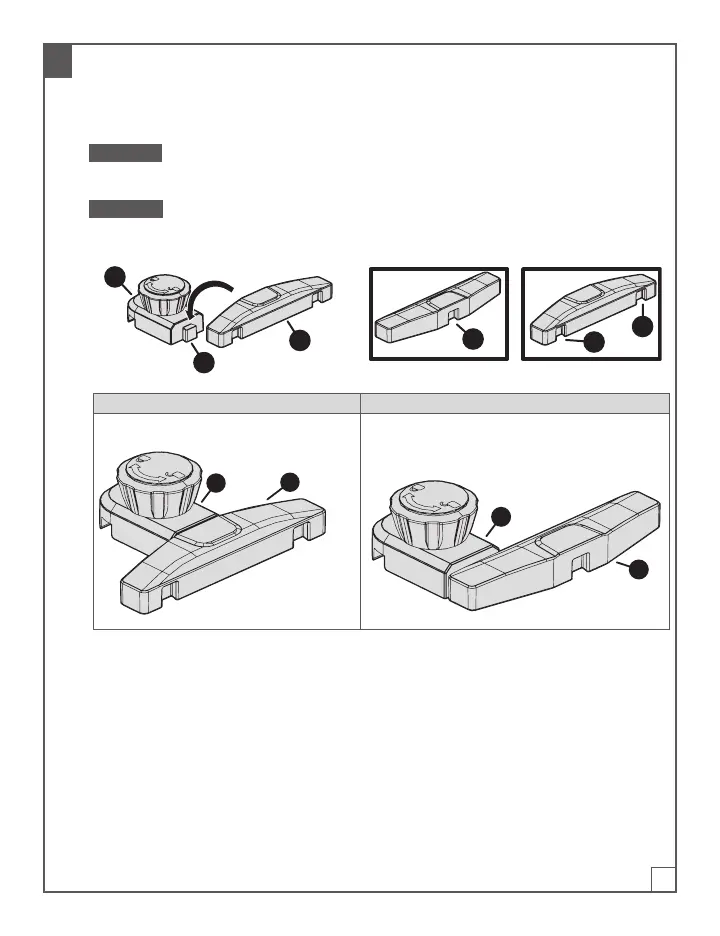

Fixation du bras d’arrêt réglable à la base d’arrêt réglable
Faites glisser l’une des encoches du bras d’arrêt réglable (F) vers le bas, sur la languette(1)
de la base d’arrêt réglable (H) jusqu’à ce que le bras d’arrêt réglable (F) soit complètement
en place sur la languette(1).
Remarque Le bras d’arrêt réglable (F) comporte trois encoches: une encoche centrale(2) sur
un côté et deux encoches extérieures(3, 4) sur le côté opposé. Utilisez l’encoche appropriée
en fonction de la conguration que vous souhaitez donner à l’arrêt réglable.
Remarque Pour modier la conguration de l’arrêt réglable, soulevez le bras d’arrêt
réglable(F) de la base d’arrêt réglable(H). Ensuite, faites glisser une autre encoche du bras
d’arrêt réglable(F) sur la languette(1) de la base d’arrêt réglable(H).
1
F
H
2
3
4
Conguration centrée Conguration latérale
Utilisez l’encoche centrale du bras(2)
F
H
F
H
Utilisez l’une des encoches extérieures du bras (3,4),
de sorte que le bras (F) s’étende sur un côté de la
base(H)
F
H
F
H
