Kreg KPHA750 - Assemblage: Butée Réglable

64
Assemblage : butée réglable
La station d'accueil inclut une butée réglable qui peut être attachée à l'une ou l'autre des ailettes
de maintien du matériau. La butée réglable permet d'obtenir des résultats reproductibles lorsque
vous avez de nombreuses pièces qui exigent le même espacement entre les trous de poche.
Remarque La butée réglable a deux parties: la base de butée réglable, que vous assemblerez
à l’étape1; et le bras de butée réglable, qui peut être attaché à la base de butée réglable dans
différentes congurations (voir l’étape2).
1

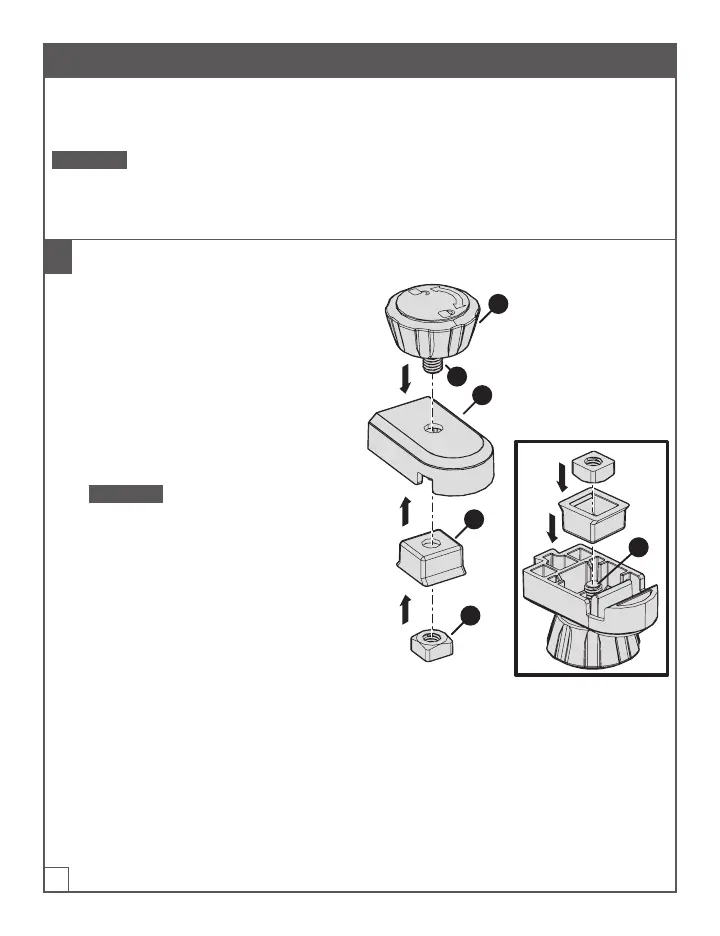

Assemblage de la base de butée réglable
a. Insérez la vis (1) du bouton de butée
réglable (G) dans le trou sur le dessus de
la base de butée réglable (H).
b. En maintenant le bouton de butée
réglable (G) en position, retournez la
base de butée réglable (H) de manière à
ce que la vis (1) pointe vers le haut.
c. Laissez tomber le coin de la base de
butée réglable (I) sur la vis (1), le côté
bride du coin de la base de butée
réglable (I) tourné vers le haut.
Remarque Le coin de la base de butée
réglable(I) devrait afeurer avec la base
de butée réglable (H). S'il n'afeure pas,
tournez le coin de la base de butée
réglable (I) à 90degrés.
d. Placez l'écrou carré de butée réglable (J)
sur la vis (1); ensuite, tournez le bouton
de butée réglable (G) jusqu'à ce que
l'écrou carré de butée réglable (J) soit
serré.
G
H
1
I
1
J
