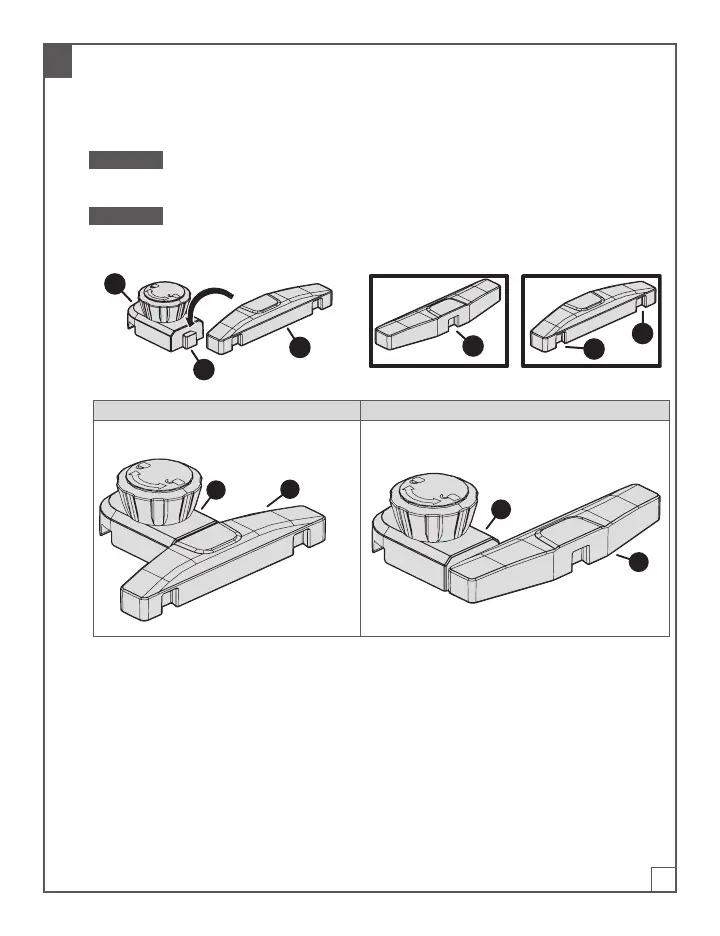

Fixation du bras de butée réglable sur la base de butée
réglable
Abaissez une encoche du bras de butée réglable (F) sur l'ergot (1) de la base de butée réglable
(H) jusqu'à ce que le bras de butée réglable (F) soit complètement enclenché sur l'ergot (1).
Remarque Le bras de butée réglable (F) a trois encoches: une encoche centrale (2) d'un
côté et deux encoches extérieures (3, 4) du côté opposé. Utilisez l'encoche appropriée
selon la manière dont vous voulez congurer la butée réglable.
Remarque Pour modier la conguration de la butée réglable, soulevez le bras de butée
réglable (F) de la base de butée réglable (H). Ensuite, glissez une autre encoche du bras de
butée réglable (F) sur l'encoche (1) de la base de butée réglable (H).
1
F
H
2
3
4
Conguration centrée Conguration déportée
Utilisez l'encoche centrale du bras(2)
F
H
F
H
Utilisez une des encoches extérieures du bras (3,4) de
sorte que le bras (F) dépasse d'un côté de la base (H)
F
H
F
H
