Mise en place de la butée réglable

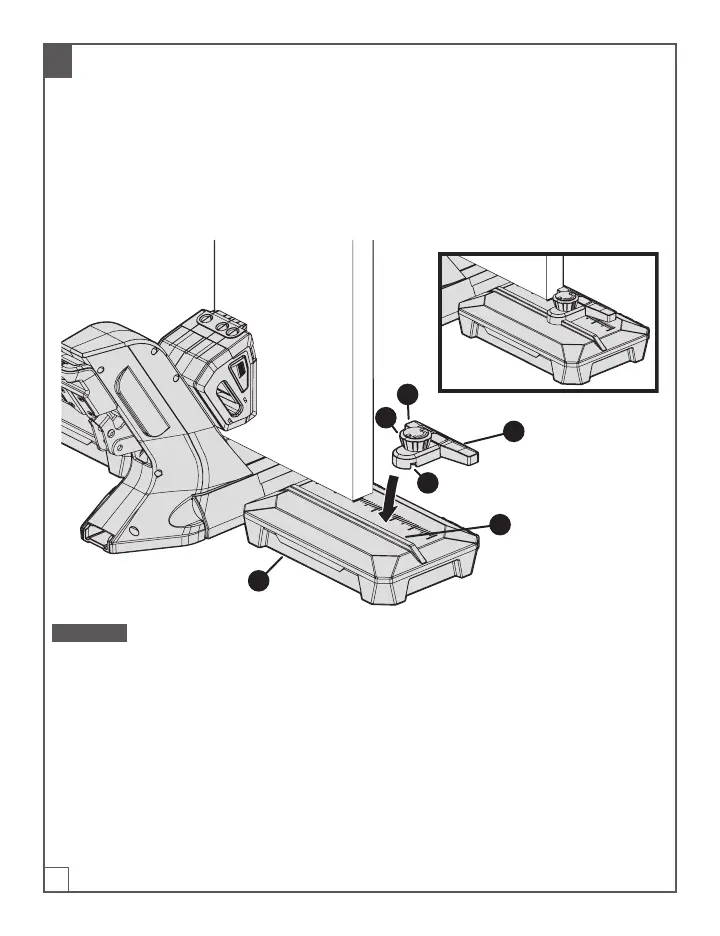

a. Avec la butée réglable (1) congurée comme vous le souhaitez, placez la butée réglable (1)
sur le couvercle d'une ailette de maintien du matériau (E) de sorte que:
■ Le bord du bras de butée réglable (F) soit bien en appui sur la pièce à travailler.
■ L'encoche (2) sous la base de butée réglable s'enclenche sur le rail (3) qui court à
travers le couvercle de l'ailette de maintien du matériau (E).
b. Tournez le bouton de butée réglable (G) dans le sens horaire jusqu'à ce qu'il soit bien serré
pour xer la butée réglable (1) en position.
E
3
F
G
2
1
Remarque Pour repositionner ou retirer la butée réglable (1), tournez le bouton de butée réglable
(G) dans le sens anti-horaire pour le desserrer. Ensuite, glissez la butée réglable (1) jusqu'à une
nouvelle position sur le rail (3) ou soulevez-la de l'ailette de maintien du matériau (E).
