16
3. Ajuste la altura del DP.
Afloje la tuerca (6).
Para la copia de muestra (f): Afloje el tornillo de ajuste (7).
Para la copia de muestra (g): Apriete el tornillo de ajuste (7).
Cantidad de cambio de escala: Aprox. 0,5 mm (8)
Vuelva a apretar la tuerca (6).
4. Vuelva a colocar la cubierta (5) desmontada en el paso 2.
5. Desmonte la plancha de original (B) y vuelva a colocar (vea los pasos 26 y 27 en la página 8).
7
6
8
4
4
4
3
A
4
5

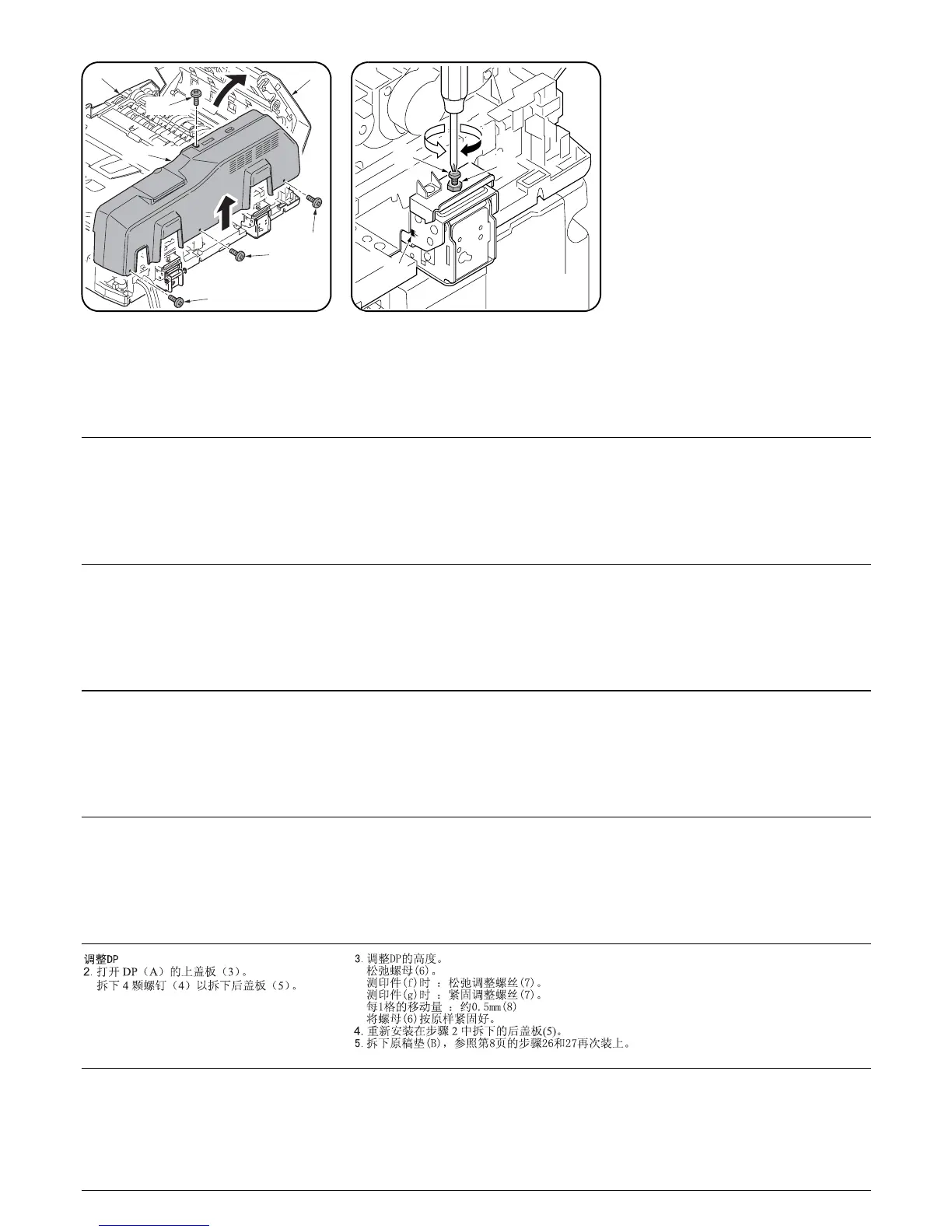

Adjusting the DP
2. Open the upper cover (3) of the DP (A).
Remove four screws (4) to remove the rear
cover (5).
3. Adjust the height of DP.
Loosen the nut (6).
For copy example (f): Loosen the adjusting screw (7).
For copy example (g): Tighten the adjusting screw (7).
Amount of change per scale: Approx. 0.5 mm (8)
Retighten the nut (6).
4. Refit the rear cover (5) removed in step 2.
5. Remove the original mat (B) and refit it (see steps 26 and 27 on page 8).
Réglage du DP
2. Ouvrir le couvercle supérieur (3) du DP (A).
Déposer les quatre vis (4) pour enlever le
capot arrière (5).
3. Réglez la hauteur du DP.
Desserrez l’écrou (6).
Pour l’exemple de copie (f): Desserrez la vis de réglage (7).
Pour l’exemple de copie (g): Serrez la vis de réglage (7).
Quantité de changement par pas: environ 0,5 mm (8)
Resserrez l’écrou (6).
4. Reposer le capot arrière (5) déposé à l'étape 2.
5. Retirez le tapis d’original (B) et remettez-le en place. (Reportez-vous aux étapes 26 et 27 à la
page 8.)
Ajuste del DP
2. Abra la cubierta superior (3) del DP (A).
Quite los cuatro tornillos (4) para desmontar
la cubierta trasera (5).
Einstellen des DP
2. Die obere Abdeckung (3) des DP (A) öffnen.
Die vier Schrauben (4) entfernen, um die
hintere Abdeckung (5) abzunehmen.
3. Die Höhe des DP einstellen.
Lösen Sie die Mutter (6).
Für Kopienmuster (f): Lösen Sie die Einstellschraube (7).
Für Kopienmuster (g): Die Einstellschraube (7) festziehen.
Änderungsbetrag pro Skalenstrich: ca. 0,5 mm (8)
Ziehen Sie die Mutter (6) wieder fest.
4. Die in Schritt 2 entfernte hintere Abdeckung (5) wieder anbringen.
5. Die Originalmatte (B) abnehmen und wieder anbringen (siehe Schritte 26 und 27 auf Seite 8).
Regolazione del DP
2. Aprire il pannello superiore (3) del DP (A).
Togliere le quattro viti (4) per rimuovere il
coperchio posteriore (5).
3. egolazione dell’altezza del DP
Allentare il dado (6).
Per un esempio di copia (f): Allentare la vite di regolazione (7).
Per un esempio di copia (g): Stringere la vite di regolazione (7).
Variazione graduale: circa 0,5 mm (8)
Stringere di nuovo il dado (6).
4. Reinserire il coperchio posteriore (5) rimosso nel passo 2.
5. Rimuovere il coprioriginale (B) e reinserirlo (vedere i passi 26 e 27 a pagina 8).
DP の調整
2. DP 本体 (A) の DP 上カバー(3) を開く。
ビス (4)4 本を外し、後カバー(5) を取り外
す。
3. DP の高さを調整する。
ナット (6) をゆるめる。
コピーサンプル (f) の場合：調整ビス (7) をゆるめる。
コピーサンプル (g) の場合：調整ビス (7) を締める。
1 目盛り当たりの変化量：約 0.5mm(8)
ナット (6) を元通り締める。
4. 手順 2 で取り外した後カバー(5) を元通り取り付ける。
5. 原稿マット (B) を取り外し、8 ページの手順 26、27 を参考に再度取り付ける。
