• lors de la saison de fanage, si la machine est
utilisée très intensivement.
• Graisser les arbres de transmissio.
• Graisser les tubes profilés de l’arbre de transmission.
• Graisser les goupilles à pression de ressort du verrou de
mâchoire de l’arbre de transmission.
• Contrôler le coulissement facile de l’arbre de transmission.
Un arbre de transmission abîmé peut occasionner une usure
excessive de la machine et du tracteur.
• Graisser les graisseurs des croisillons de l’arbre de trans-
mission au dessus de l’unité d’entraînement. Pour cela,
démonter le couvercle A (fig. 18). Eliminer du chapeau les
éventuelles particules de terre ou d’herbe.

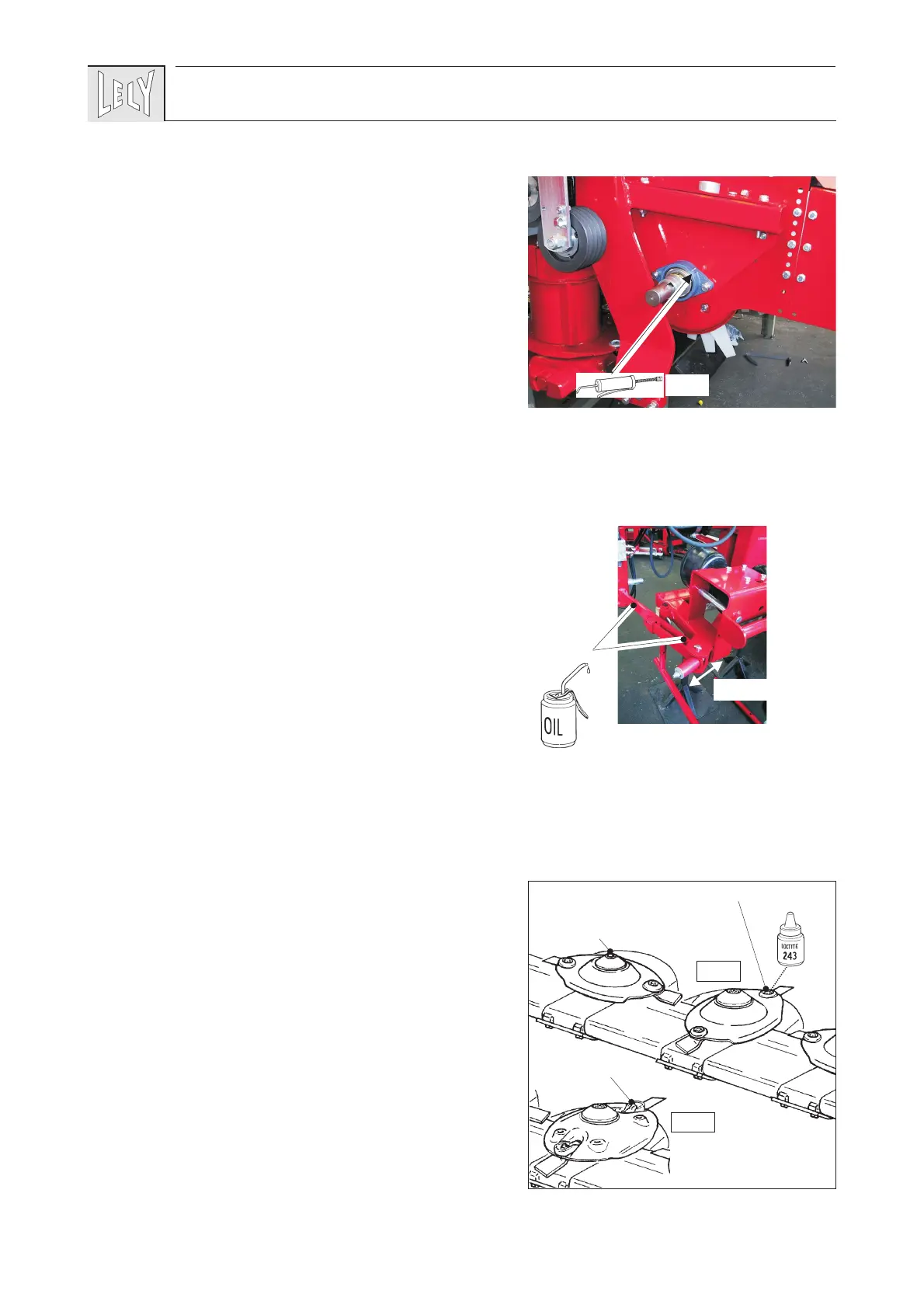

• Graisser les axes d’articulation du châssis intermédiaire
(fig. 19).
- Graisser les blocs de roulement du rotor de la condition-
neuse (fig. 20).
• Graisser, avec de l’huile ou de la graisse, tous les autres
points articulés.
• Mettre quelques gouttes d’huile sur les cames du dispositif
anti-choc (fig. 21).
• Contrôler la tension du ressort du dispositif anti-choc:
hauteur de 160 mm (fig. 21).
• Contrôler la machine sur d’éventuels dommages ou
défauts.
• Contrôler la condition des plaques d’usure, des disques et
des couteaux de fauchage. (Remplacement des couteaux:
voir par. 7.4)
• Vérifier que les boulons sont bien serrés (fig. 19):
Type “S”: Bloquer les boulons à l’aide de Loctite 243 ou
utiliser de nouveaux boulons avec susbtance de serrage.
Moment de serrage de 50-60 Nm (5-6 kgm).
Type “N”: Moment de serrage de 50-60 Nm (5-6 kgm).
• Contrôler la bonne tenue des disques de fauchage (fig. 19).
Le moment de serrage de l’écrou à créneaux est 150-250
Nm (15-25 kgm). La goupille cylindrique fendue qui
bloque l’écrou à créneaux ne doit pas dépasser du chapeau.
Conseil: serrer l’écrou jusqu’au moment minimal et,
ensuite, continuer jusqu’au moment où le premier trou de
la goupille cylindrique fendue est exposé
• Contrôler le serrage de tous les boulons et écrous. Veiller
tout particulièrement aux boulons avec lesquels sont fixés
les patins et les plaques d’usure (fig. 20).
Serrer des boulons/écrous desserrés avec les moments tels
qu’ils sont précisés dans le tableau, ci-dessous.
64
17
8h
18
40 h
90 mm
19
150-250 Nm (15-25 kgm)
50-60 Nm (5-6 kgm)
"S"
"N"
50-60 Nm
(5-6 kgm)
