3.5 Misura di W / VA / PF / kWHr in un sistema
bilanciato (trifase)

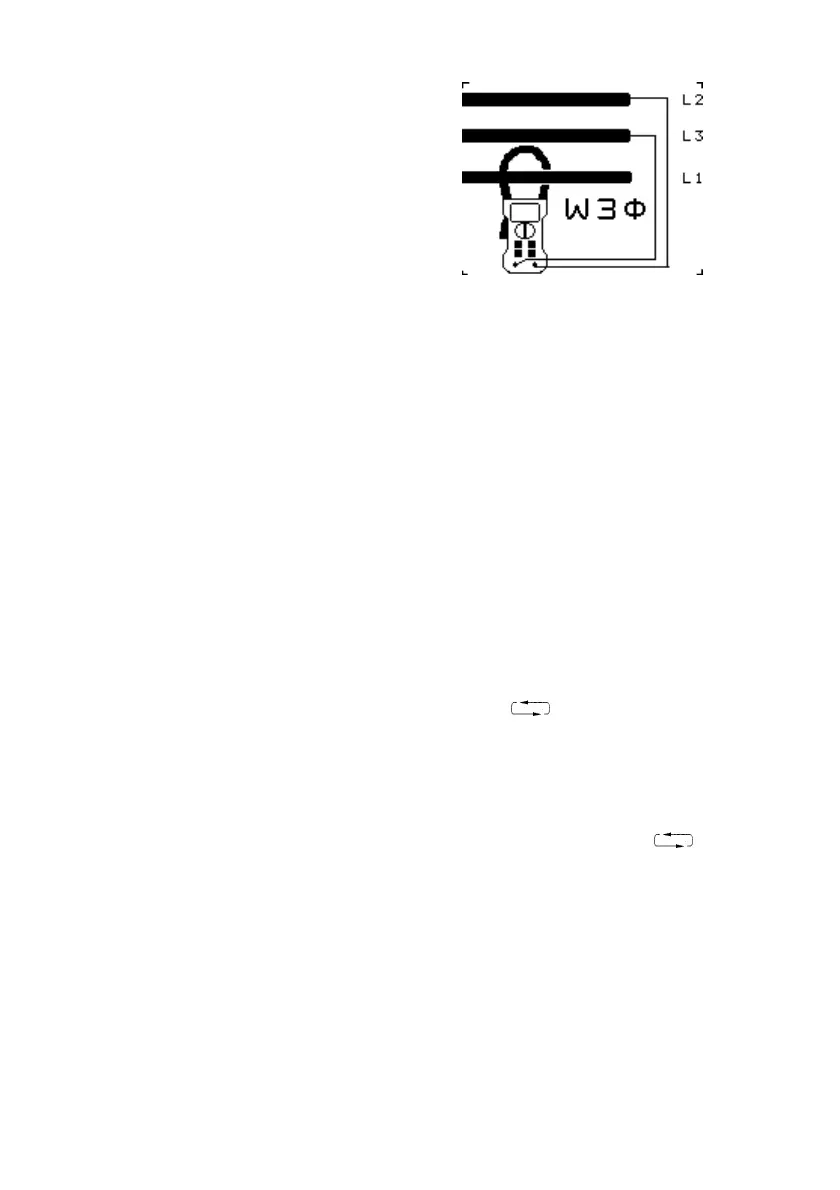

Fig. 5
Configurazione Watt trifase
• Spostare il commutatore rotante nella posizione
W3∅.
• Un sollecito sullo schermo, fig. 5, indica il seguente
metodo di collegamento.
• Inserire i cavetti di prova nelle prese sulla parte
anteriore dello strumento. Collegare il cavetto rosso al
terminale V ed il cavetto nero al terminale COM.
• Applicare i cavetti di prova al circuito da misurare:
Cavetto rosso alla fase L2.
Cavetto nero alla fase L3.
• Premere la leva di disimpegno per aprire le ganasce e
serrarle intorno alla fase L1 sotto corrente, come
mostrato nella fig. 5.
• Leggere il display. Per i particolari delle
convenzioni tipografiche, vedere la sezione 4.2
• Usare il tasto per modificare i parametri
visualizzati.
Videata 1 = kW, kVA, kVAR, PF, kWHr
Videata 2 = kW, V RMS, A RMS, PF, AHr
• Usare il tasto HOLD per bloccare il display.
• Usare il tasto REC per attivare il modo
REGISTRAZIONE. Usare il tasto per
visualizzare le letture dei valori MAX, MIN, MEDIA.
Premere nuovamente il tasto REC per uscire da
questo modo.
W3∅ indica la potenza totale basata su un sistema
bilanciato.
