LEM Analyst 2050 - Eléments de la Pince

3
1.1 Eléments de la pince

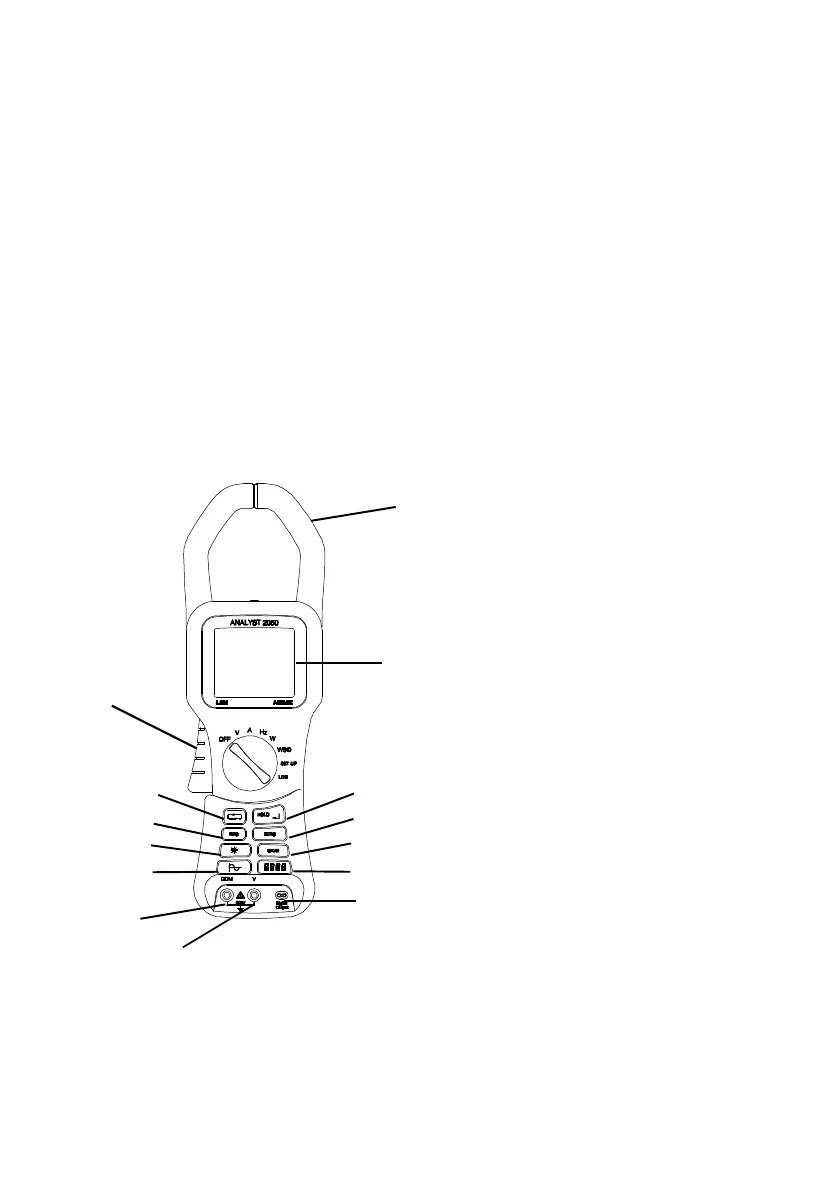

Les principaux éléments fonctionnels de la pince sont
illustrés dans la Fig. 1.
(1) Mâchoires pour la mesure de courant
(2) Poignée d'ouverture des mâchoires
(3) Sélecteur rotatif pour la sélection des fonctions
(4) Ecran LCD matriciel
(5) Commande du curseur de l'écran
(6) Mode REC (enregistrement). Lectures MIN, MAX
avec indication de temps
(7) Rétro - éclairage
(8) Mode oscilloscope / harmonique
(9) HOLD (maintien) et SELECT (choix)
(10) ZERO. Amps zero
(11) SAVE. Mode sauvegarde d'écran
(12) Mode d'affichage numérique
(13) et (14) Bornes d'entrée des cordons de mesure
(15) Sortie numérique
Fig. 1
Eléments de la pince
