3.4 Misura di Watt / VA / PF / kWHr (monofase e
trifase)
• Spostare il commutatore rotante nella posizione W
• Inserire i cavetti di prova nelle prese sulla parte
anteriore dello strumento. Collegare il cavetto rosso al
terminale V ed il cavetto nero al terminale COM.
• Premere la leva di disimpegno per aprire le ganasce e
serrarle sul conduttore sotto corrente, come mostrato
nella fig. 4.
• Leggere il display. Per i particolari delle
convenzioni tipografiche, vedere la Sezione 4.2
• Usare il tasto per modificare i parametri
visualizzati.
Videata 1 = kW, kVA, kVAR, PF, kWHr
Videata 2 = kW, V RMS, A RMS, PF, AHr
• Usare il tasto HOLD per bloccare il display
• Usare il tasto REC per attivare il modo
REGISTRAZIONE. Usare il tasto per
visualizzare le letture dei valori MAX, MIN, MEDIA.
Premere nuovamente il tasto REC per uscire da
questo modo.

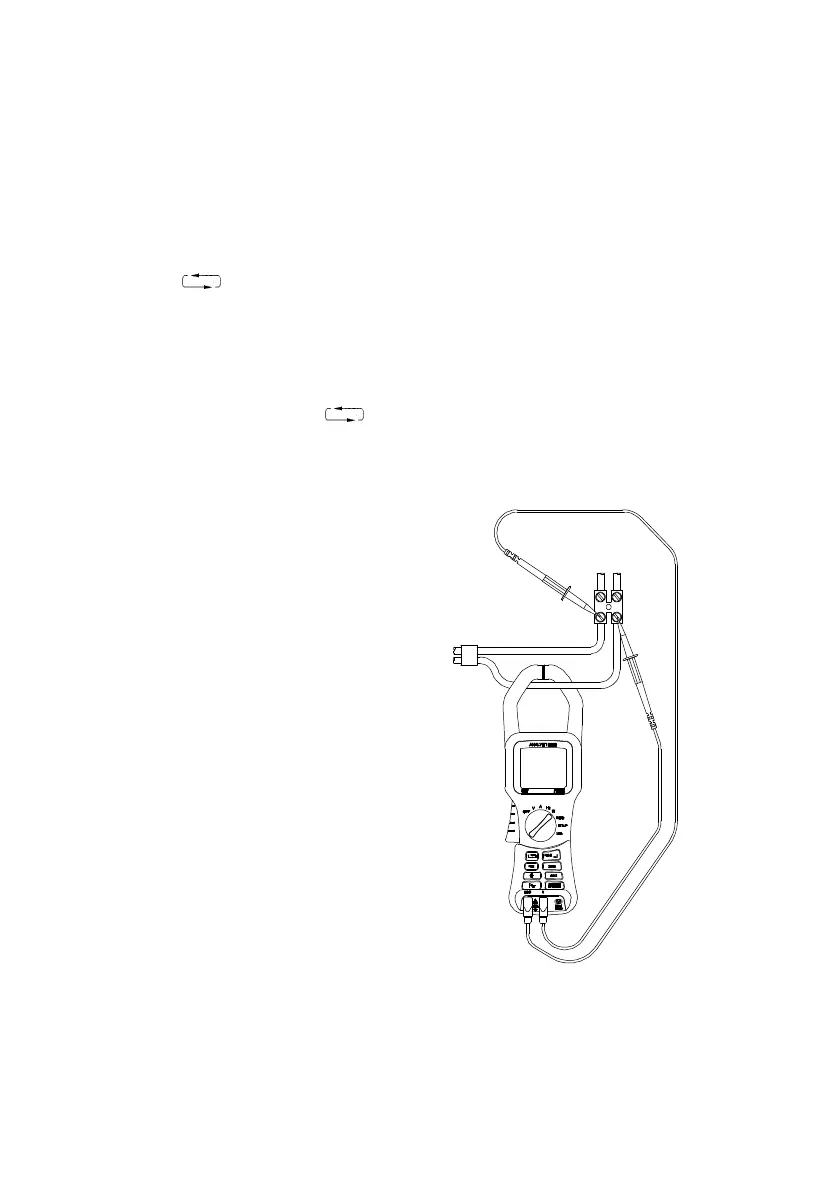

Fig. 4
Misura Watt
