LEM Analyst 2050 - Configuración; Registro de Datos - Quick Start

19
3.7 Configuración
Se visualiza la siguiente pantalla:
C O N T R A S T XXXXXXXX
A U T O P O W E R DOWN O N or O F F
R A N G I N G O N or O F F
L O W P A S S F I L T E R O N or O F F
P F D I S P L A Y
D E G or C O S ∅∅
S E L E C T C H A N G E
LOW PASS FILTER (ON) = -12dB / octave, F>100Hz
Los parámetros por defectos se muestran en negrilla.

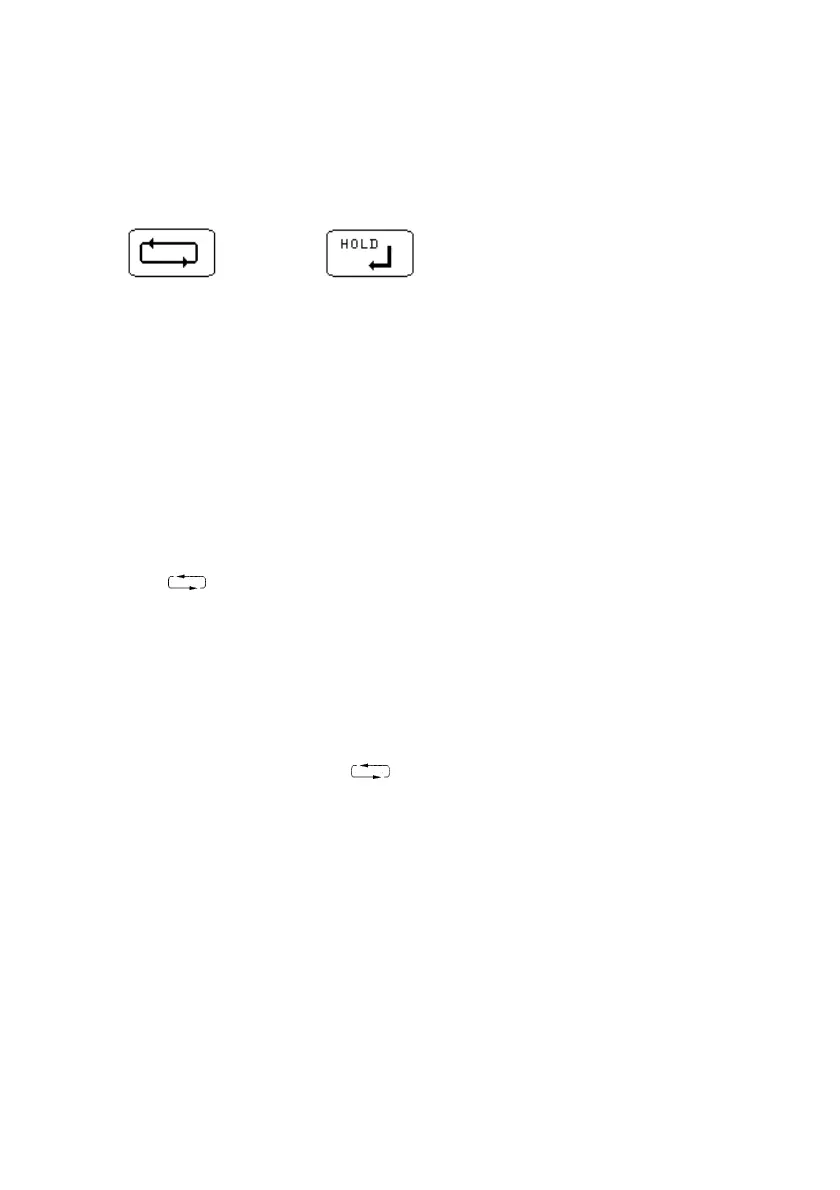

Las teclas se usan para hacer selecciones desde el
menu.
3.8 Registro de datos – Quick Start
3.8.1 Cómo crear un registro de datos
• Girar el conmutador giratorio a LOG
• Seleccionar ENABLE LOG y cambiar a ON
• Girar el conmutador giratorio a una de las siguientes
posiciones: V, A, Hz, W, W3Ø
• Use la tecla para seleccionar la pantalla que se
requiere.
• El registro empezará después de unos 5 segundos
• Ahora el instrumento registrará todos los parámetros
visualizados en la memoria interna durante 1 hora. El
intervalo por defecto entre las lecturas registradas es
de 10 segundos.
Se puede parar el registro en cualquier momento girando
el conmutador giratorio o pulsando la tecla para
cambiar la visualización.
3.8.2 Visualización de los datos registrados
• Girar el conmutador giratorio a LOG
• Seleccionar Display Data
• Seleccionar el parámetro que se va a visualizar.
• Una gráfica muestra variaciones en el valor medido
con tiempo, junto con valores MIN, MAX, MED y el
total del período de registro e intervalo de registro.
Para bajar datos a un PC, o para registrar de forma
continuada a un PC, se necesita el software WinLog y el
accesorio de interfaz.
