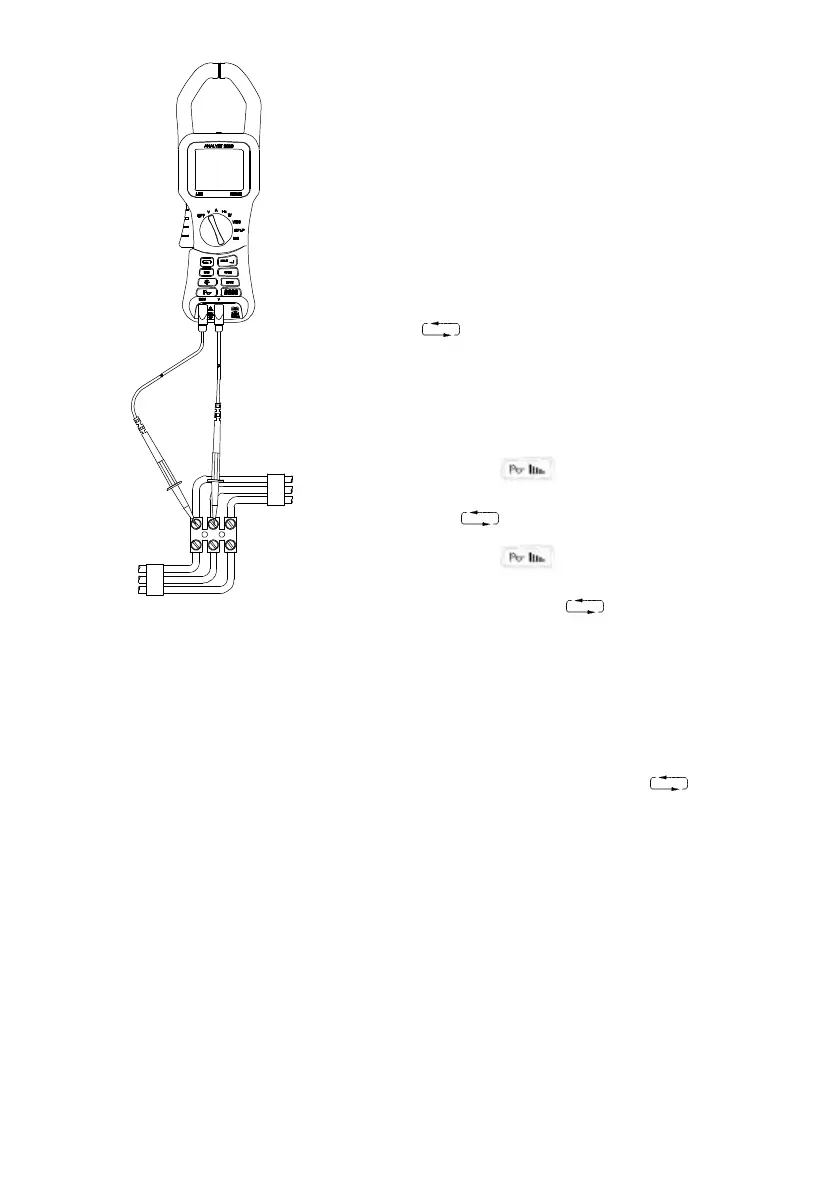

Spannungsmessung
3.3 Strommessung
• Sämtliche Spannungsmeßkabel vom Gerät
entfernen.
• Den Drehschalter auf A (Ampère) stellen.
• Den Zangenöffnungshebel drücken, um die Backen
zu öffnen und sie, wie in Abb. 3 dargestellt, um den
stromführenden Leiter herumzulegen.
• Die Anzeige ablesen. Ein “-”-Symbol bedeutet, dass
der Strom entgegen der Richtung des Pfeils am
Gehäuse fliesst.
• Taste drüken, um die auf dem Bildschirm
gezeigten Parameter zu ändern.
Bildschirm 1 = ARMS (AC + DC) ADC
Bildschirm 2 = ARMS, AAv, APk, ACF, AHz
Bildschirm 2 (2060) = ARMS, AAv, APk, ACF, ARpl
• Mit der HOLD-Taste die Anzeige halten.
• Mit Hilfe der Taste die Kurvenform der
gemessenen Strom abrufen Wählen Sie über die
Taste eine geeignete Zeitbasis.
• Mit Hilfe der Taste können Sie die
Harmonischen der gemessenen Strom abrufen.
Drüken Sie die Taste für die Auswahl
einzelner Harmonischer (Funktionen nur 2060).
• Durch Betätigen der 8888-Taste wieder auf die
Digitalanzeige umschalten.
• Zur Anzeige von Bezugswerten oder zum
Nullabgleich die ZERO-Taste betätigen.
• Mit Hilfe der REC-Taste den Speicherbetrieb
einschalten. Durch Betätigen der Taste die
Maximum-, Minimum- und Mittelwertanzeige abrufen.
Durch nochmaliges Betätigen der REC-Taste zum
Normalbetrieb zurückkehren.
