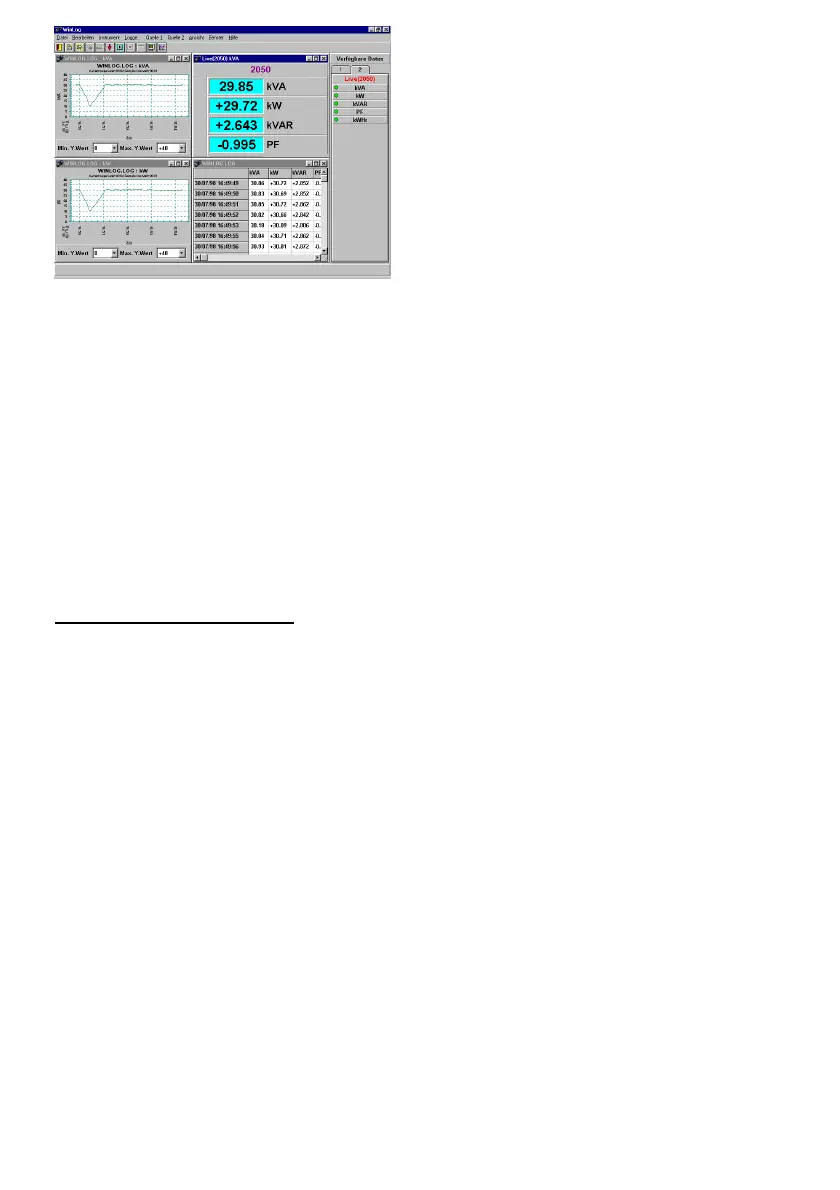

Abb. 7 WinLog
Zu den Hauptmerkmalen zählen:
• Benutzerfreundliches Windows-Format
• Datenwiedergabe als Meßwert, in Tabellen- und
Graphform
• Herunterladen von Wellenform und Daten (nur
beim Modell Analyst)
• Oberwellen-Analyse von Wellenformen
• Loggen von bis zu 4 Parametern (LH
Leistungsmesser) und 5 Parametern (Analyst)
• Simples Exportieren von Daten und Trends in
andere Anwendungen
4. TECHNISCHE BEGRIFFE
4.1 Gemessene Parameter
THD Gesamter Oberschwingungsgehalt. Der
Oberwellenanteil einer Kurve in Prozent
vom Wert der Grundwelle.
DF Verzerrungsfaktor, Klirrfaktor. Der Anteil
der Oberwellen in Prozent des
Gesamteffektivwerts der Kurvenform.
F
0
Frequenz der Grundwelle in Hz
CF Crest Faktor, das Verhältnis aus
Spitzenwert zu Effektivwert
Rpl Welligkeit, der Effektivwert des
Wechselstromanteils in Prozent des
Gleichstromanteils.
Pk Maximaler positiver oder negativer Wert
(>2ms) von stationären Kurvenformen.
Nicht geeignet für Einzelereignisse.
4.2 Watt/VA/VAR/PF Vorzeichenkonventionen
Zwecks einfacher Interpretation wurden folgende
Vorzeichenregeln angewandt:
Einphasen- / Dreiphasenmessungen
