LEM Analyst 2050 - Mesure des W; VA; PF; Kwhr

16
3.5 Mesure des W / VA / PF / kWHr dans un système
équilibré (triphasé)

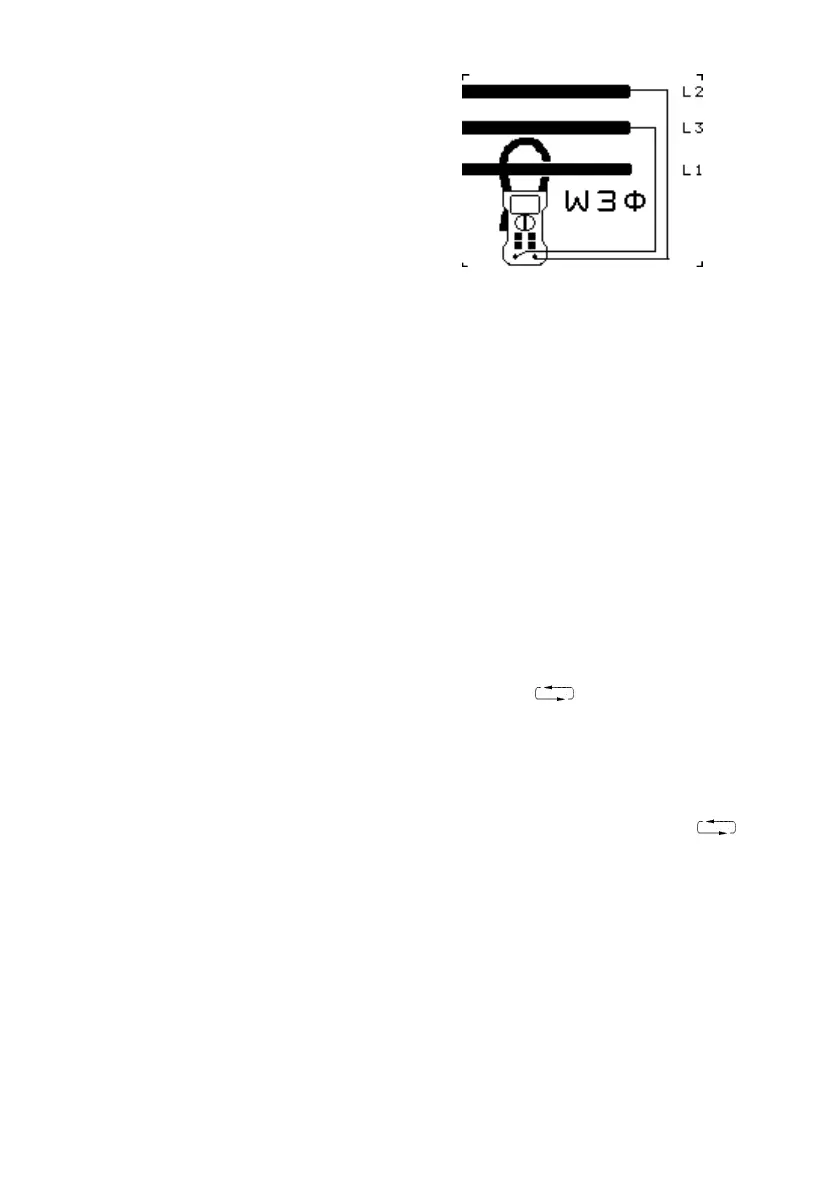

Fig. 5
Branchement Watts 3∅
• Mettre le sélecteur rotatif sur W3∅.
• Un message à l'écran, Fig.5, indique la méthode de
connexion suivante.
• Introduire les cordons de mesure dans les prises
situées sur le devant de la pince, le cordon rouge
dans la borne V et le cordon noir dans la borne COM.
• Appliquer les cordons de mesure au circuit contrôlé:
cordon rouge sur Phase L2
cordon noir sur Phase L3.
• Appuyer sur la poignée pour ouvrir les mâchoires puis
placer la pince autour du conducteur Phase L1,
comme illustré dans la Fig. 5.
• Lire l'affichage. Vous trouverez davantage de
détails sur les conventions choisies pour les
symboles au chapitre 4.2
• Utiliser la touche pour changer les paramètres
affichés.
Ecran 1 = kW, kVA, kVAR, PF, kWHr
Ecran 2 = kW, V RMS, A RMS, PF, AHr
• Utiliser la touche HOLD pour figer l’affichage.
• Utiliser la touche REC pour entrer en mode
ENREGISTREMENT. Utiliser la touche pour
afficher les MAXI, MINI, AVE. Appuyer à nouveau sur
la touche REC pour sortir de ce mode.
