11
Après avoir mis en marche l'instrument, il faut attendre la
fin de l'étalonnage automatique, le clignotement de CAL,
avant de fixer la pince sur un conducteur ou de placer les
cordons de test sur le circuit.

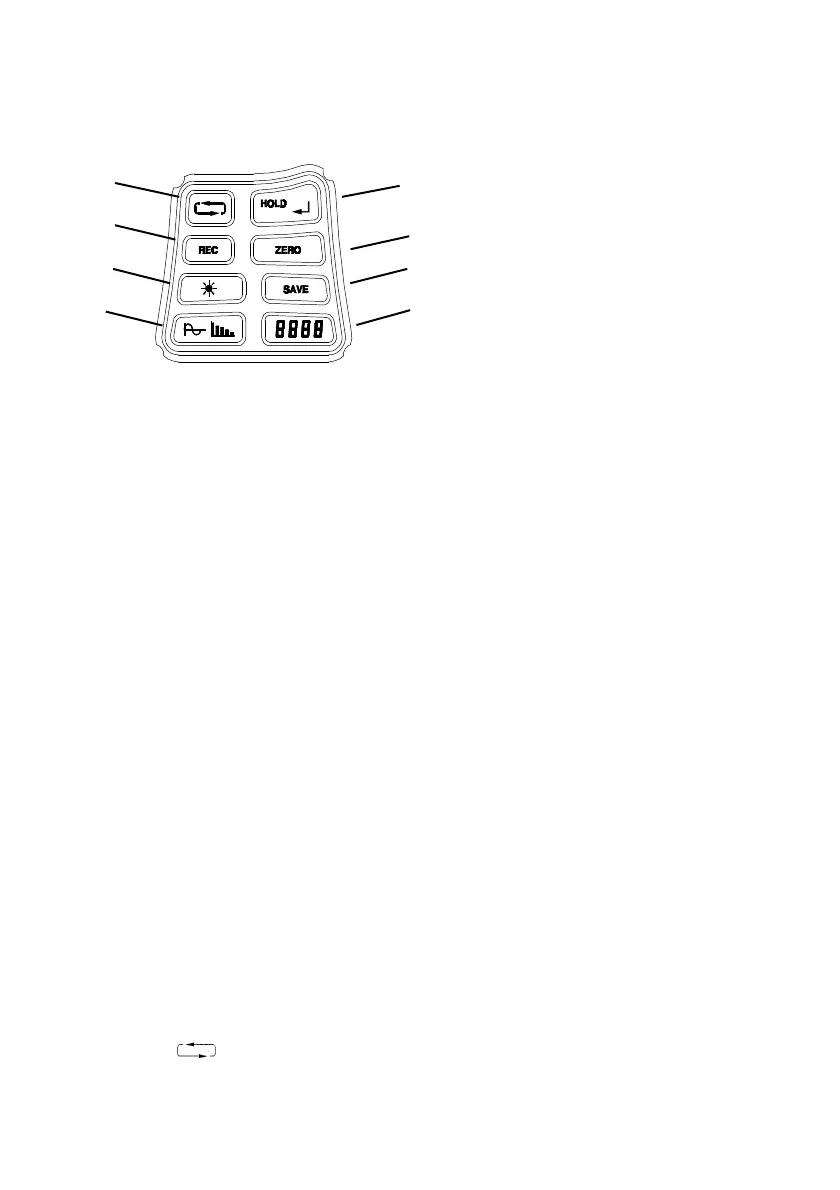

Les touches sont les suivantes:
1. Option déplacement curseur et changement
d’écran
2. HOLD et sélection d'option
3. Mode REC (mini, maxi, moyenne)
4. ZERO remise à zéro ampère automatique
5. Rétro - éclairage ALLUME/ETEINT
6. SAVE
7. Mode oscilloscope
8. Mode affichage numérique
REC
Cette fonction permet d'enregistrer les valeurs minimum,
maximum et moyenne de tous les paramètres affichés.
Lorsque l'on affiche les valeurs 'Moyennes' et
'Instantanées', l'horloge indique le temps écoulé, en
heures et minutes HH : MM, à partir de l'activation de la
fonction REC. Elle indique également le moment où les
valeurs 'min' et 'max' sont apparues. L'indication de temps
correspond au premier paramètre principal de l'affichage.
Pour que l'horloge affiche le temps réel, il faut avoir mis
l'horloge à l'heure réelle dans le menu LOG/SET TIME.
Mode SAVE
Cette fonction permet de capturer jusqu'à 8 écrans de
forme d'onde ou de données numériques. Pour le 2060
cette fonction acquérit les harmoniques et forme d’onde
correspondente.
En appuyant sur la touche du mode SAVE, on affiche le
texte suivant à l'écran:
SAVE RECOVER CLEAR
1 2 3 4 5 6 7 8
Utiliser la touche pour sélectionner soit SAVE
(Sauvegarder), RECOVER (Recuperer) ou CLEAR
1
3
5
7
2
4
6
8
