15
3.5 W3 / VA / PF / kWh-Messungen bei
synchroner Belastung (dreiphasig)

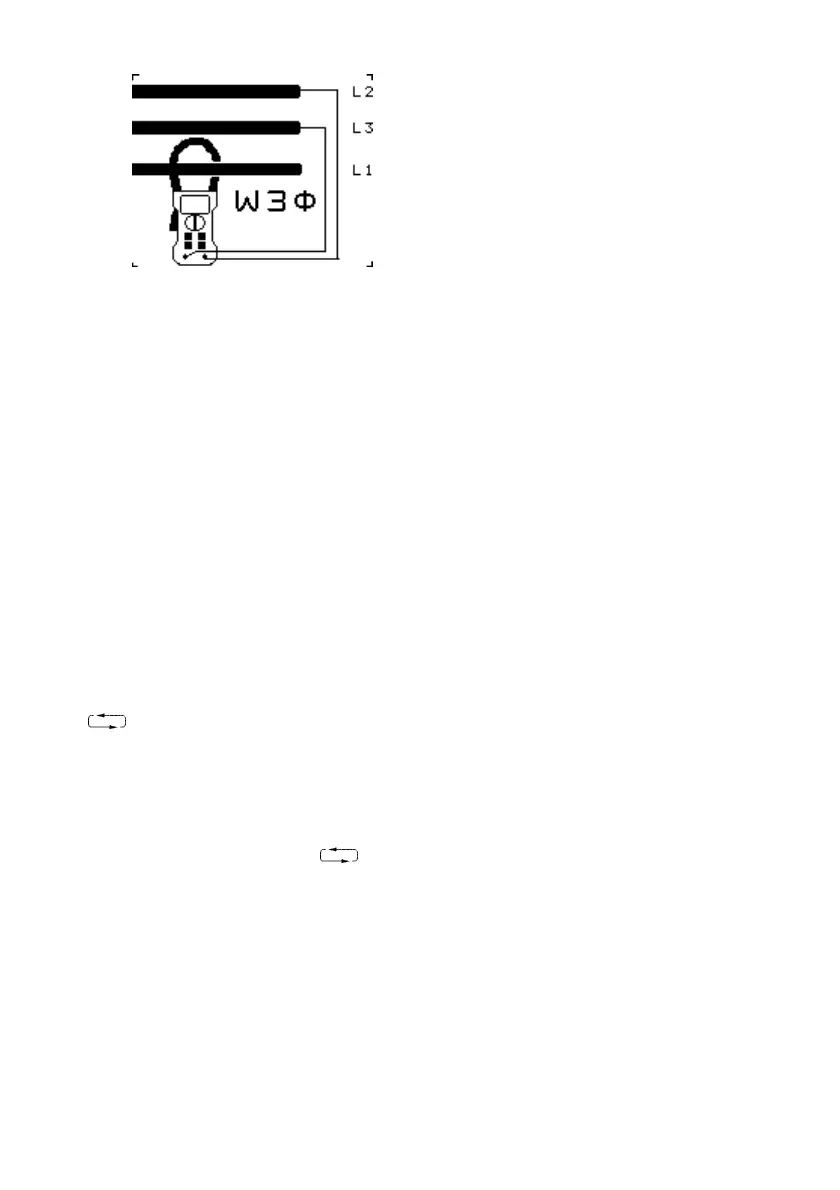

Abb. 5
Watt 3∅-Konfiguration
• Den Drehschalter auf W3∅ stellen.
• Eine Bildschirmausgabe, Abb. 5, zeigt folgende
Anschlußmethode an:
• Die Meßkabel in die Buchsen am Gerätevorderteil
einsetzen. Dabei das rote Kabel mit dem Anschluß V
und das schwarze Kabel mit dem Anschluß COM
verbinden.
• Die Meßkabel an den zu prüfenden Schaltkreis
anlegen.
Rotes Kabel an Phase L2.
Schwarzes Kabel an Phase L3.
• Den Zangenöffnungshebel drücken, um die Backen
zu öffnen und sie, wie in Abb. 5 dargestellt, um den
stromführenden Leiter herumzulegen.
• Die Anzeige ablesen. Siehe Abschnitt 4.2 Details
zu den Vorzeichenkonventionen
• Taste drücken, um die auf dem Bildschirm
gezeigten Parameter zu ändern.
Bildschirm 1 = kW, kVA, kVAR, PF, kWHr
Bildschirm 2 = kW, V RMS, A RMS, PF, AHr
• Mit der HOLD-Taste die Anzeige halten.
• Mit Hilfe der REC-Taste den Speicherbetrieb
einschalten. Durch Betätigen der Taste die
Maximum-, Minimum- und Mittelwertanzeige abrufen.
Durch nochmaliges Betätigen der REC-Taste zum
Normalbetrieb zurückkehren.
W3∅ gibt die Gesamtleistung auf Grundlage eines
synchronen Systems an.
