Look ZED 3 - Page 59

60
IT
NO OK
NO OK
NO
NO
OK
OK

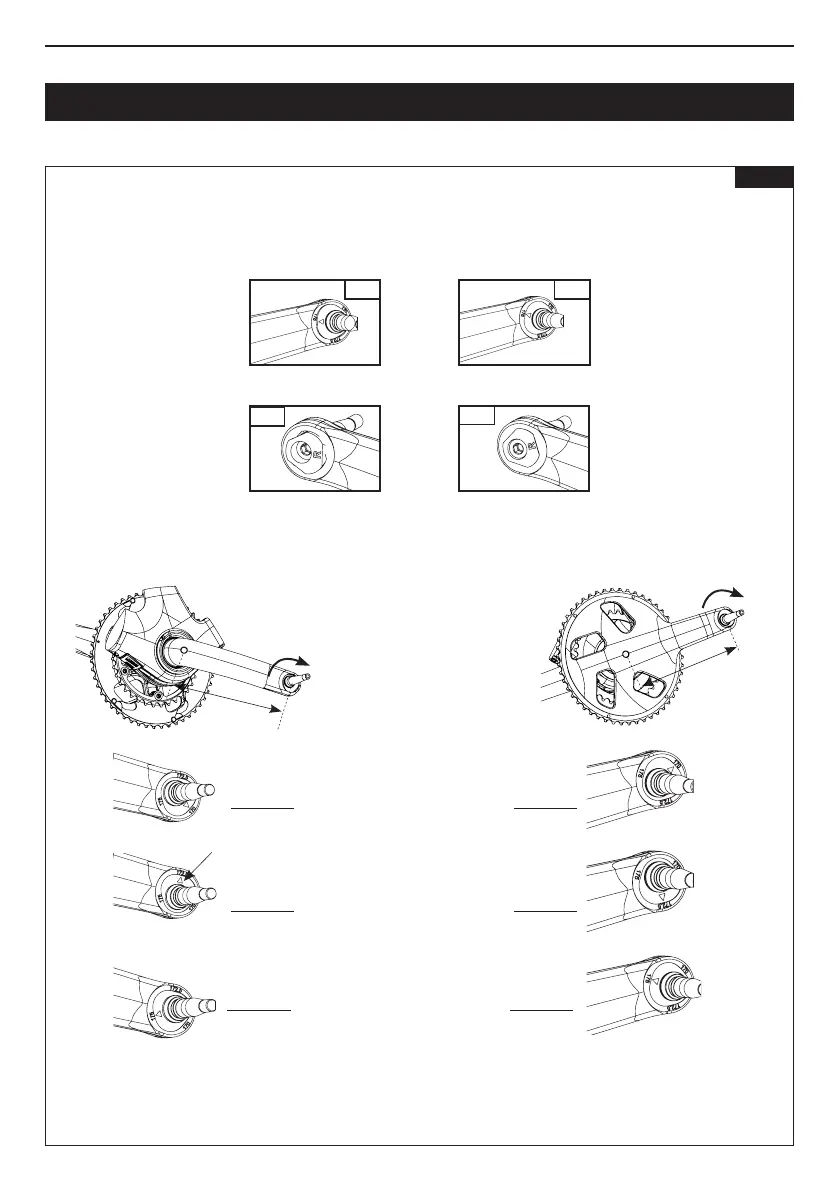

Fareruotarelatestadell’asse
conicoprimadiinlarlonella
pedivellainmodocheilpuntodi
riferimentodell’assesitrovialla
lunghezzadellapedivellascelta.
(Pedivellasinistra,Pedivella
destra).
Posizionedeldadoperunalun-
ghezzadellapedivelladi170mm
Posizionedeldadoperuna
lunghezzadellapedivelladi
172.5mm
Posizionedeldadoperunalun-
ghezzadellapedivelladi175mm
Il dado deve entrare a fondo nell’alloggiamento e non fuoriuscirne una volta serrato
La rondella d’appoggio non deve oltrepassare il suo alloggiamento
Pedivella
sinistra
Pedivella
destra
Riferimento
Fig 12
