Look ZED 3 - Montaje De Los Adaptadores

85
ES
MONTAJE DE LOS ADAPTADORES

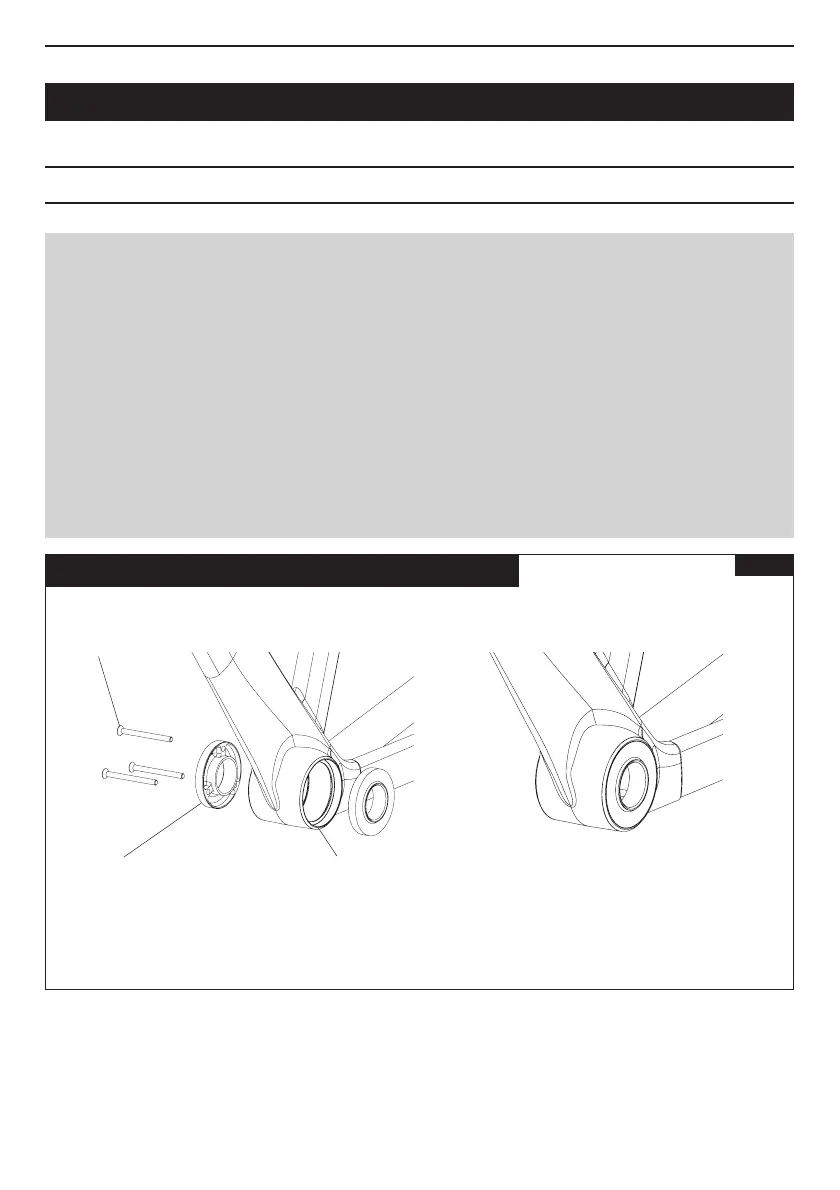

Fig 15
Coloque las dos tapas del adaptador en los
soportes de rodamiento del cuadro y luego
enrosquelos3tornillosM5x60alparreco-
mendado(5Nm)parabloquearelconjunto.
TornilloFHCM5x60mm(x5)
Apriete5Nm
Adaptadorderecho(oricioala
izquierda1.37x24TPI).
Tapaperforadacon3oricios
paraelparodelostornillos.
Adaptadorizquierdo
(oricioaladerecha
1.37x24TPI).
Tapanoperforada.
MONTAJE DE LOS ADAPTADORES BSC REF DTCD / 0268992
Montaje de los adaptadores BSC:
Porrazonesdecompatibilidad,esposiblemontarunacajadepedalierconroscaBSCenuncuadro
previsto para un montaje de pedalier Zed. Para ello, los adaptadores se colocan en lugar de los
rodamientos6810comomuestralagura12.
¡Atención!
• Para esta operación se necesitan herramientas especícas. Es obligatorio que la haga un
distribuidor autorizado LOOK.
• Después de instalar el pedalier y los rodamientos, compruebe que los soportes interiores de la
caja de pedalier del cuadro no tengan polvo ni partículas susceptibles de dañar los adaptadores.
• Los tornillos M5x60 mm deben estar apretados al par recomendado: 5 Nm.
