82
ES
NO OK
NO OK
NO
NO
OK
OK

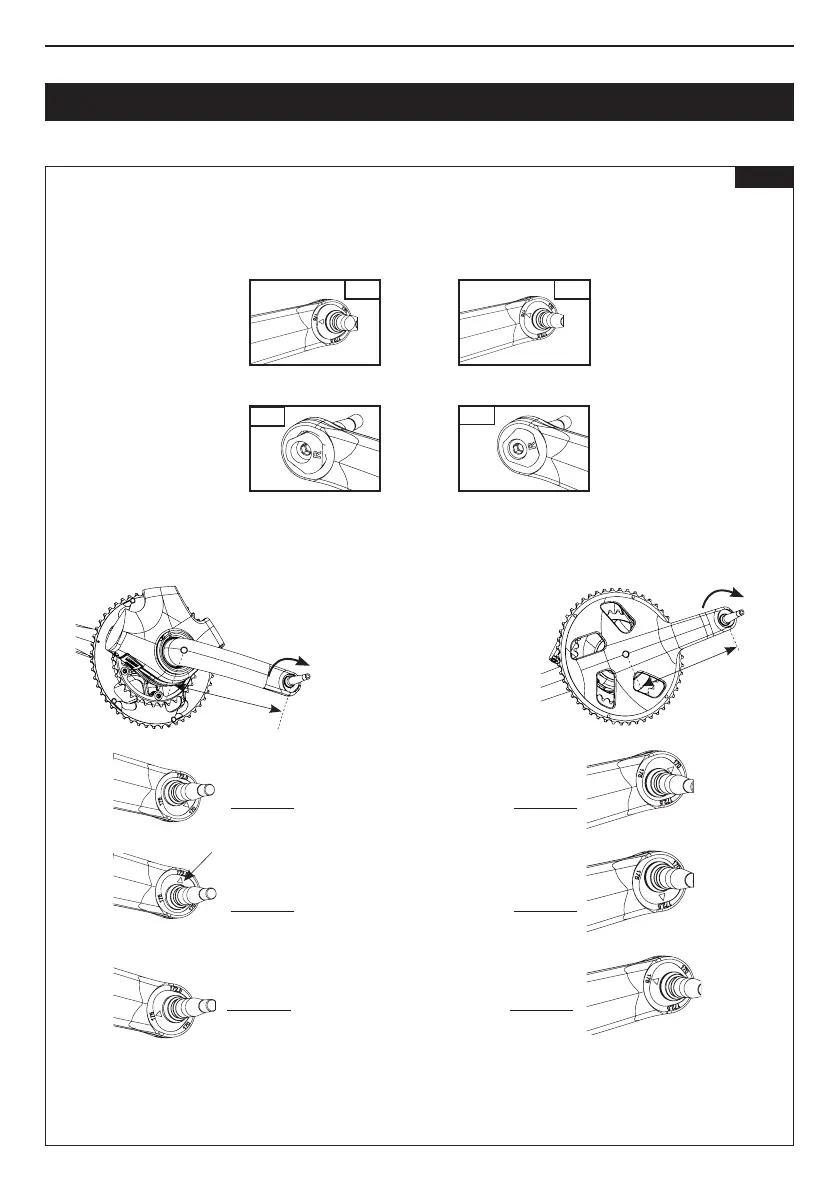

Hagapivotarlacabezadeleje
cónicoantesdemeterlaenla
bielaparaquelamarcadeleje
coincidaconlalongituddela
bielaescogida
Posicióndelatuercaparauna
longituddebielade170mm
Posicióndelatuercaparauna
longituddebielade172.5mm
Posicióndelatuercaparauna
longituddebielade175mm
La tuerca debe penetrar hasta el fondo del alojamiento y no sobresalir después del apriete.
La arandela de apoyo no debe sobresalir de su alojamiento.
Biela
izquierda
Biela
derecha
Marca
Fig 12
