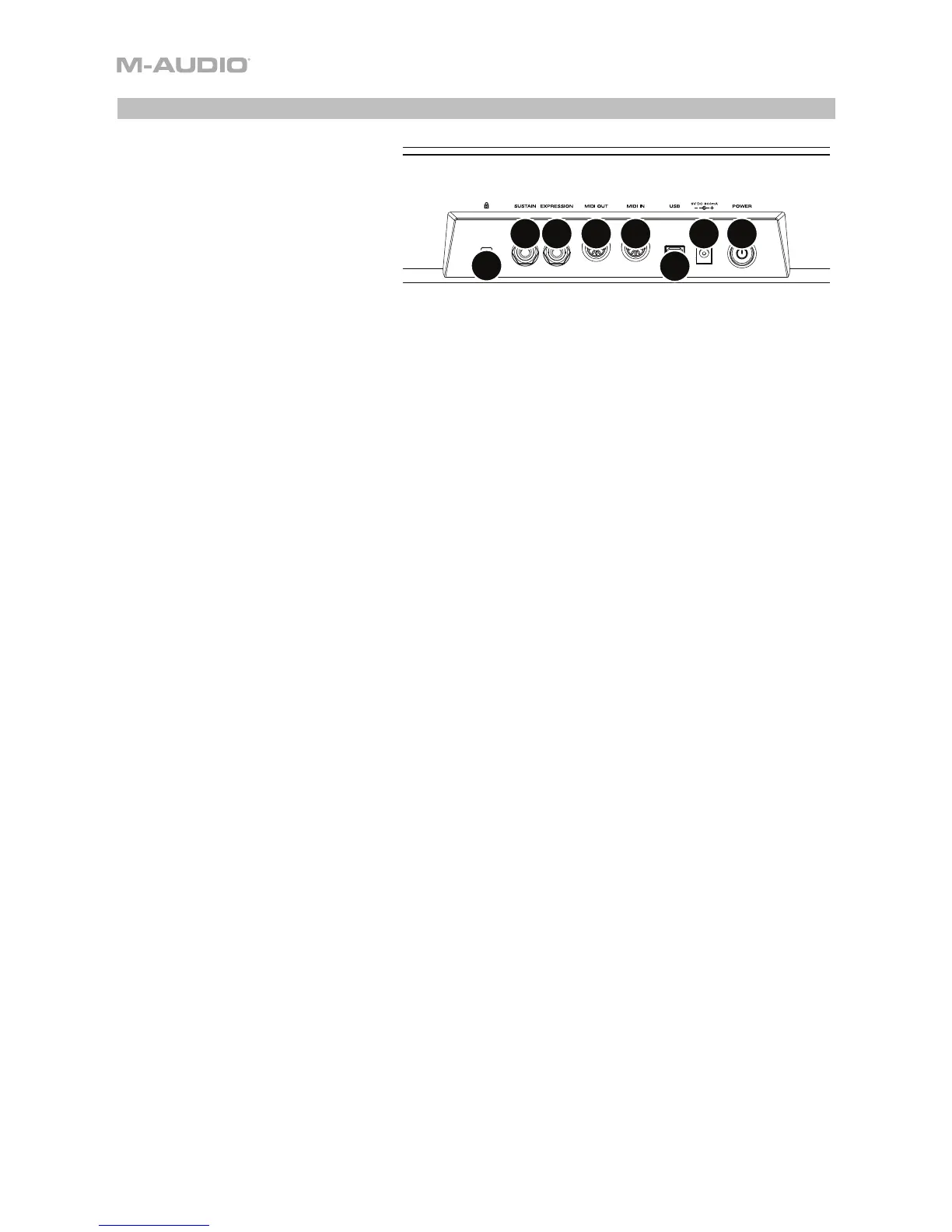

Rückseite
1. Netzschalter: Halten Sie diese
Taste, um das CTRL49 ein- oder
auszuschalten.
2. Stromversorgung: Verbinden Sie
diesen Stromeingang mit einer
Steckdose über das
mitgelieferten Netzteil (9V DC,
800 mA, Pin positiv).
3. USB-Anschluss: Verwenden Sie ein Standard-USB-Kabel, um diesen USB-Anschluss mit
Ihrem Computer zu verbinden. Wenn ein USB-Hub verwendet wird, stellen Sie sicher, dass es
sich um einen aktiven Hub handelt, der mit einer eigenen Stromquelle verbunden ist. Diese
Verbindung wird auch dazu verwendet, MIDI-Daten vom und zum Computer zu senden und zu
empfangen.
Verwendung des CTRL49 mit externen MIDI-Geräten:
• Wenn ein externes Gerät mit dem MIDI-Ausgang verbunden ist, kann Ihr Computer MIDI-
Nachrichten über diesen Weg senden: Computer  CTRL49  Externes Gerät.
• Wenn ein externes Gerät mit dem MIDI-Eingang verbunden ist, sendet das externe Gerät
MIDI-Nachrichten auf diesem Weg: Externes Gerät  CTRL49  Computer. MIDI-
Nachrichten können somit über den MIDI-Ausgang an ein externes Gerät gesendet werden,
müssen jedoch zunächst den Computer passieren.
4. MIDI-Eingang: Verwenden Sie ein handelsübliches, fünfpoliges MIDI-Kabel, um diesen MIDI-
Eingang mit dem MIDI-Ausgang eines externen MIDI-Geräts zu verbinden (z. B. einem anderen
MIDI-Controller). Die MIDI-Nachrichten, die an diesen MIDI-Eingang gesendet werden, werden
über den USB-Anschluss an Ihren Computer gesendet. Bitte beachten Sie die oben aufgeführte
USB-Anschluss-Beschreibung mit Informationen darüber, wie MIDI-Nachrichten unter
Verwendung des CTRL49 weitergeleitet werden.
5. MIDI-Ausgang: Verwenden Sie ein handelsübliches, fünfpoliges MIDI-Kabel, um diesen MIDI-
Ausgang mit dem MIDI-Eingang eines externen MIDI-Geräts zu verbinden (z. B. einem
Synthesizer, Sequenzer, Drum-Computer etc.). Bitte beachten Sie die oben aufgeführte USB-
Anschluss-Beschreibung mit Informationen darüber, wie MIDI-Nachrichten unter Verwendung
des CTRL49 weitergeleitet werden.
6. Expression Pedal Eingang: Schließen Sie ein 6,35 mm (1/4”) TRS Expression Pedal (separat
erhältlich) an diesen Eingang an.
7. Sustain Pedal Eingang: Schließen Sie ein 6,35 mm (1/4”) TS Sustain-Pedal (separat erhältlich)
an diesen Eingang an.
8. Kensington
®
Sicherheits-Slot: Schließen Sie ein Kensington-Sicherheitskabel an und sichern
Sie CTRL49 an einem Tisch oder einer anderen Oberfläche.
