4. L’alimentation comporte deux bornes: 12-24 VCA ou 12-32 VCC, sans préférence de polarité.
5. Les contacts secs du relais avertisseur présentent deux bornes. Les relais avertisseur peuvent être
paramétrés jusqu’à 2,0 A et 240 VCA ou 30 VCC. Les relais avertisseur sont activés si la concentration en gaz
atteint ou dépasse la valeur définie lors du paramétrage de l’avertisseur. Consulter la section
4.5 Paramètres
par défaut / réglages d’usine des instructions d’utilisation pour obtenir plus d’informations sur les réglages
des relais.
6. Les relais avertisseur 1 et 2 peuvent être paramétrés de deux façons: Normalement Ouvert (N.O.) (par
défaut) ou Normalement Fermé (N.F.). Le relais avertisseur 3 peut être câblé sur N.O. ou N.F.
7. Les relais s’enclencheront si la concentration en gaz dépasse la valeur de consigne de l’avertisseur.
Remarque: si la valeur de consigne du relais avertisseur est réglée sur « diS », le relais avertisseur ne
s’enclenchera pas du tout.
8. Les relais avertisseur
peuvent être à verrouillage ou non. Lorsque le verrouillage est réglé sur « On » et que
la concentration de gaz dépasse la consigne du relais, l’alimentation doit être interrompue ou le bouton
« TEST » doit être enfoncé pour déverrouiller (désactiver) l’état du relais. Une fois la concentration en gaz
redescendue en dessous de la valeur de consigne de l’avertisseur, le relais est désactivé si le verrouillage
paramétré sur « OFF ».
9. Le relais avertisseur 1 s’enclenche lorsqu’une défaillance survient (si l’option de réglage du ventilateur en
cas de défaut est paramétrée sur « On ») et se désenclenche une fois que la défaillance est résolue.

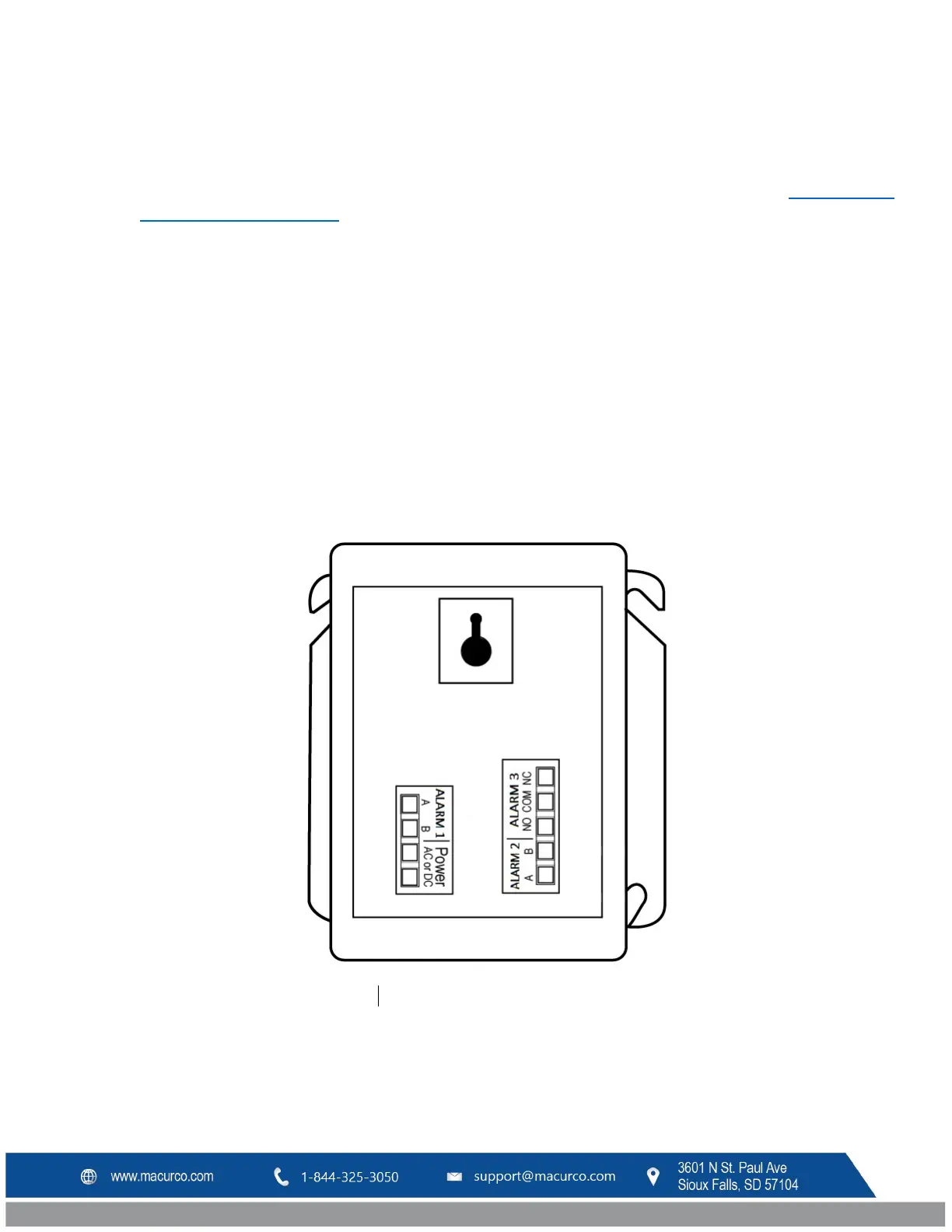

Figure 3-2: Vue arrière du CD-6B
