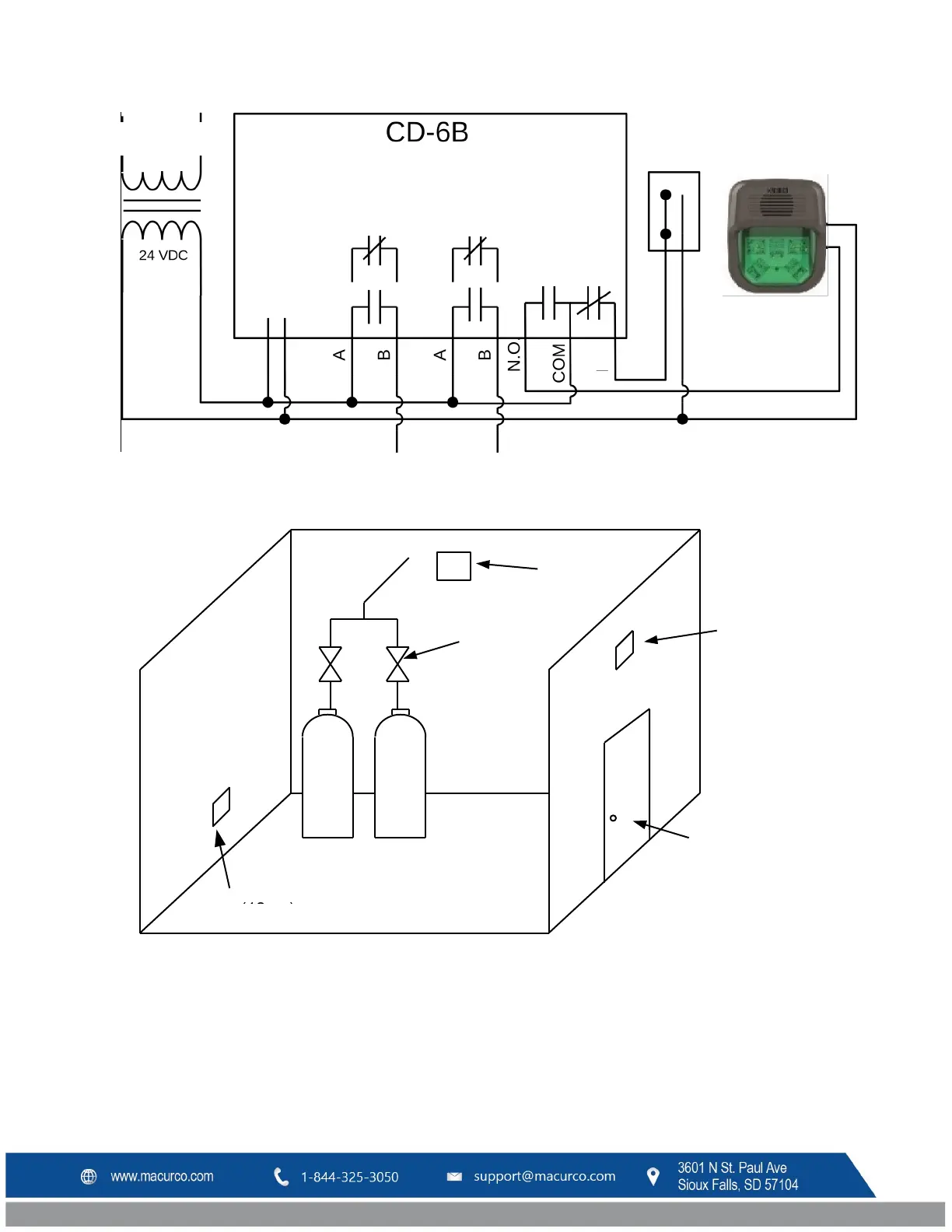

Figure 3-3: Schéma électrique du CD-6B dans le cadre d’une installation typique
Figure 3-4: Disposition d’installation typique d’un CD-6B
REMARQUE: Le détecteur doit être monté aussi près que possible de la source de fuite principale Si les réservoirs
sont à l’intérieur, le détecteur doit généralement être placé comme indiqué ci-dessus. Si les réservoirs sont à
l’extérieur, le détecteur doit généralement être placé aux points de raccordement du conduit.
CD-6B
Monté ~ 30 cm
(12 )
au-dessus du sol
CO2
CO2
Avertisseur
Entrée
Avertisseur
Vannes
de
gaz
ALIMENTATION
Avertisseur
sonore/visuel
Macurco 16
-33 VDC
Vanne de
gaz N.F.
ALIMENTATION 24 V CC
N.F.
ou
N.O
N.F.
RELAIS AVERTISSEUR 1
RELAIS AVERTISSEUR 2
RELAIS AVERTISSEUR 3
N.F.
ou
N.O
