Para ajustar con precisión el tope inferior,
proceder del siguiente modo:
1. Colocar en posición el tope inferior sobre el
tope lateral.
2. Aflojar la tuerca moleteada 21 con algunas
vueltas.
3. Girar el tornillo moleteado 22 para ajustar con
precisión.
➢ Tramo de ajuste +/- 5 mm [0.20 in] /
Dependiendo de la línea de la escala 0,1
mm [0.004 in] tramo de ajuste
4. Enroscar de nuevo la tuerca moleteada 21.
✓ Se ha ajustado con precisión el tope
inferior

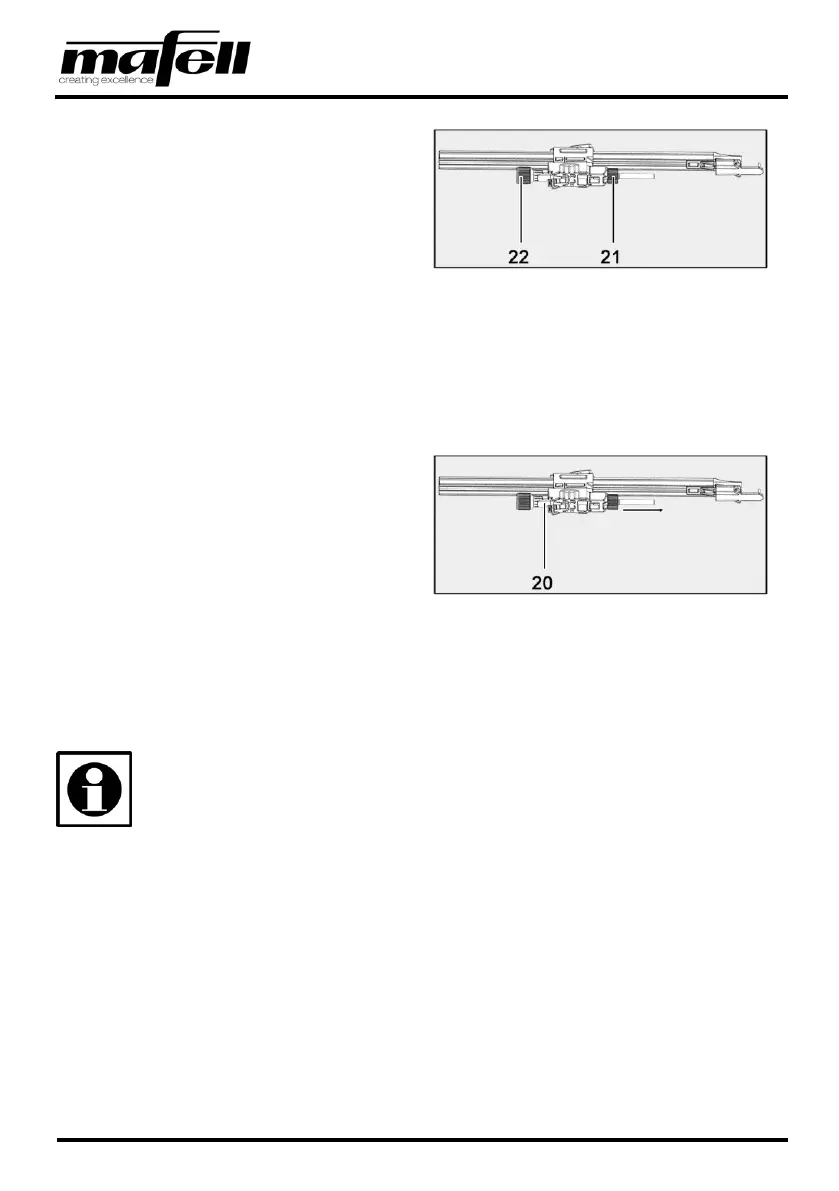

Fig. 88: Ajustar con precisión el tope inferior
Para quitar el tope inferior del tope lateral,
proceder de la siguiente manera:
1. Girar la palanca 20 a la posición “1”.
➢ tenga en cuenta los símbolos del tope
inferior.
2. Desplazar el tope inferior hacia delante y
extraer.
✓ Se ha quitado el tope inferior del tope
lateral.
Fig. 89: Quitar el tope inferior del tope lateral
5.4.2 Taladrar con tope de listones EE. UU.
El tope de listones sirve para taladrar listones estrechos (aprox. 14 – 48 mm | 0.55 - 1.89 in) y distancias de
broca mas pequeñas.
Información importante a la hora de utilizar el tope de listones:
- Solo se puede trabajar con 1 broca con un diámetro máximo de 8 mm [0.31 in].
- La broca que no se use, se tiene que retirar primero de la máquina.
- La distancia de la broca a la espiga de ajuste es de 7,5 mm. [0.30 in]
- Al ajustar la profundidad de taladrado, se debe tener en cuenta que esta se reduce 15
mm [0.59 in] por el tope de listones.
