Para colocar el tope lateral, proceder de la
siguiente manera:
1. Asegurarse de que solo esté montada una
broca con un diámetro máx. de 8 mm [0.31 in]
en la máquina.
2. Presionar las pestañas 23 en el tope de listones
e insertar el tope de listones en el lateral
delantero de la placa base.
➢ El tope de listones solo se puede colocar
en la posición correcta hacia la broca
montada.
✓ Tope lateral colocado.

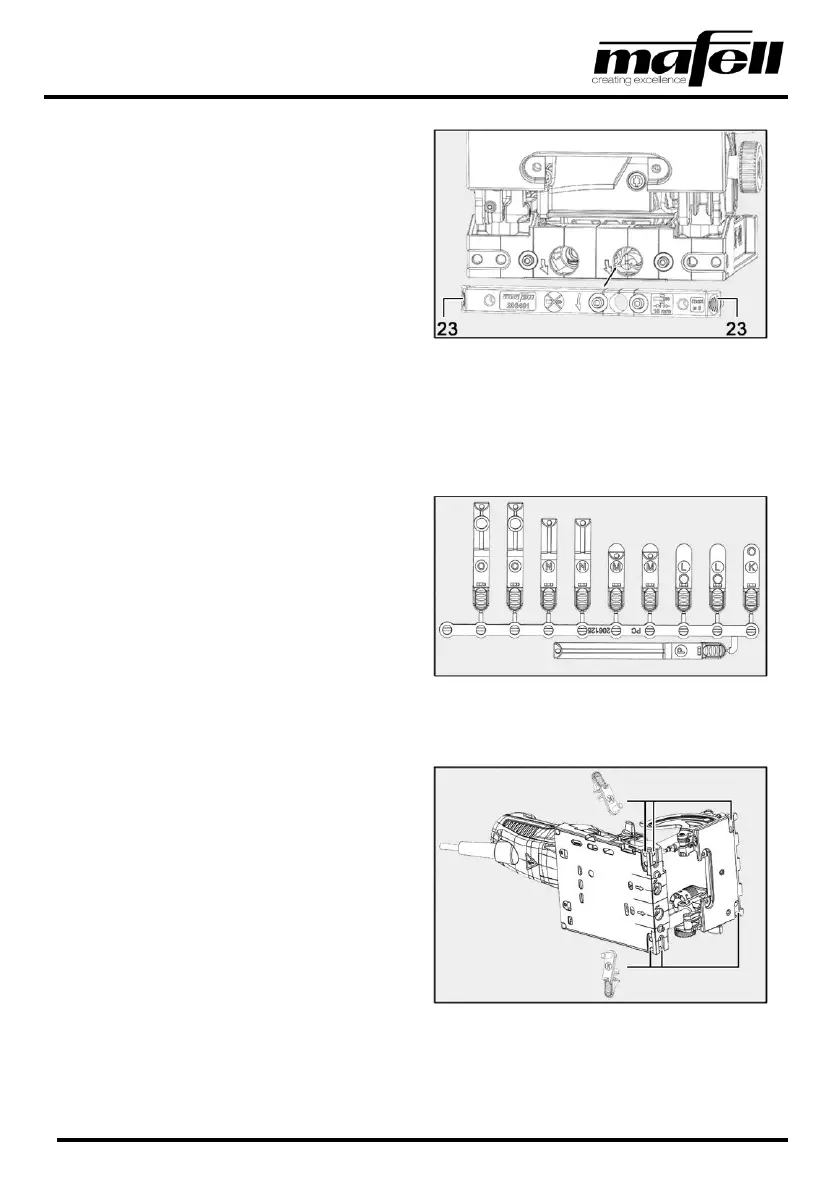

Fig. 90: Colocar el tope lateral en la máquina
5.4.3 Taladrar con set de tope adicional
El set de topes adicionales permite ajustar diferentes distancias con el borde.
Distancias con el borde:
- O = 7,5 mm [0.31 in] / como tope paralelo para
mecanizar los listones
- N = 15,5 mm [0.61 in] / como tope debajo de la
placa base
- M = 32 mm [1.26 in] / para trabajos en bisel
- L = 43 mm [1.69 in] / como tope de
reposicionamiento
- K = 32 mm [1.26 in] / para filas con agujeros
- P = 7,5 mm [0.31 in] / como tope paralelo para
mecanizado de listones
Fig. 91: Topes adicionales
Los topes adicionales se pueden insertar en la
superficie de tope de la placa base, en la parte
inferior de la placa base y en la superficie de apoyo
del tope giratorio.
Fig. 92: Puntos de inserción para topes adicionales
