5.4.4 Taladrar con apoyo adicional
El apoyo adicional prolonga la superficie de apoyo al taladrar en vertical con el tope giratorio abatido.
Para colocar el apoyo adicional, proceder de la
siguiente manera:
1. Fijar el apoyo adicional con los tornillos
moleteados 24 en la parte inferior de la placa
base.
✓ Apoyo adicional colocado.
En combinación con el tope giratorio ajustado a 0°, el
apoyo adicional ofrece un apoyo seguro. También se
puede colocar el apoyo adicional girado en la parte
inferior de la placa base. El apoyo adicional
superpuesto se puede utilizar después como borde
del tope con 9,5 mm [0.37 in] de distancia al borde.

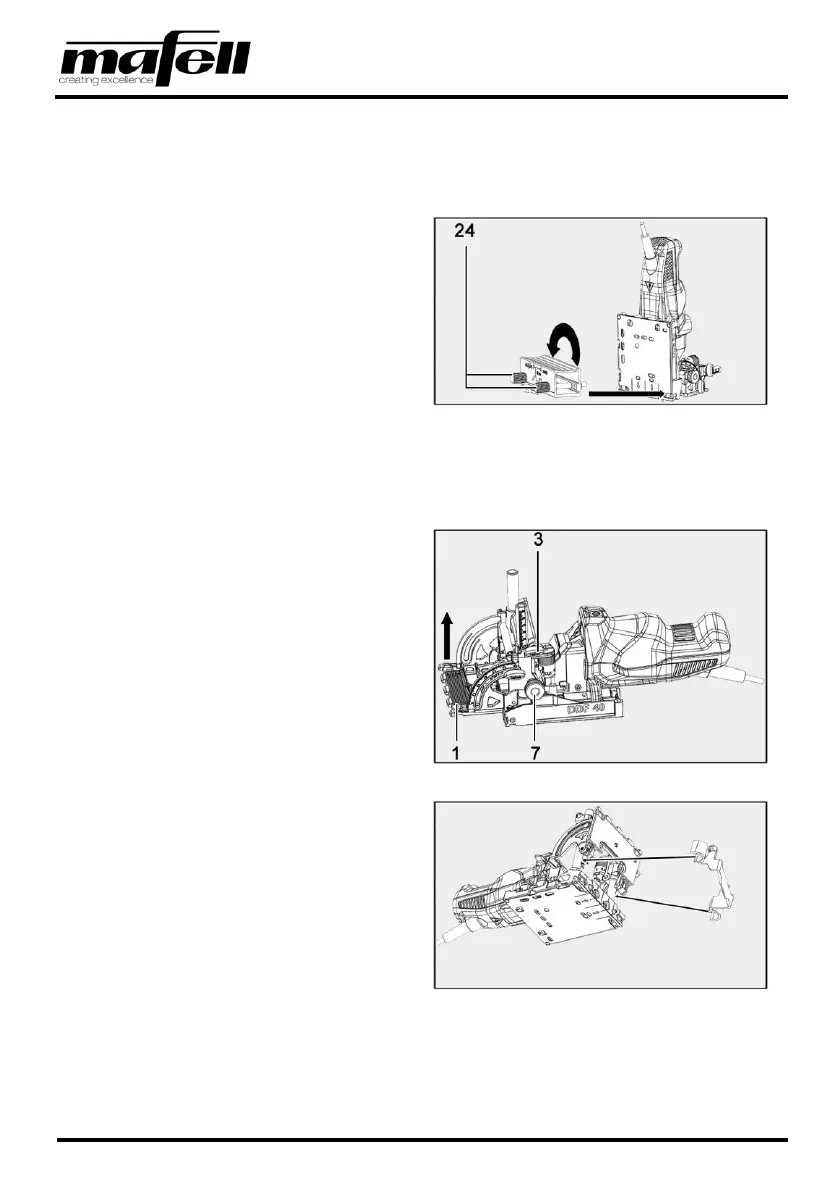

Fig. 93: Colocar el apoyo adicional en la máquina
5.4.5 Taladrar con indicador de posición
Para colocar el indicador de posición, proceder
de la siguiente manera:
1. Aflojar el tornillo de mariposa 3 para ajustar la
altura.
2. Ajustar el tope giratorio 1 con la rosca 7
totalmente hacia arriba.
Fig. 94: Ajustar el tope giratorio totalmente hacia arriba
3. Enganchar el indicador de posición IP a las
columnas de la guía de alturas.
4. Desplace el indicador de posición hacia arriba,
en la dirección del tope giratorio, hasta que este
se encaje en el tope giratorio.
✓ Indicador de posición colocado.
Fig. 95: Colocar el indicador de posición en la máquina
La distancia del indicador de posición se puede ajustar con la rosca 7 de forma continua en un rango de 19 a
60 mm [0.75 - 2.36 in] hacia el eje de la broca.
