Assemblage
Félicitations ! Vous venez d’acheter un produit de très haute
qualité. La motobêche-bineuse Mantis Deluxe
Que vous ayez acheté le modèle à 2 ou à 4 temps, ce manuel
explique comment assembler, démarrer, utiliser, transporter,
ranger et entretenir votre motobêche. La motobêche-bineuse
Mantis Deluxe est conçue pour vous offrir des années de
fonctionnement solide et able.

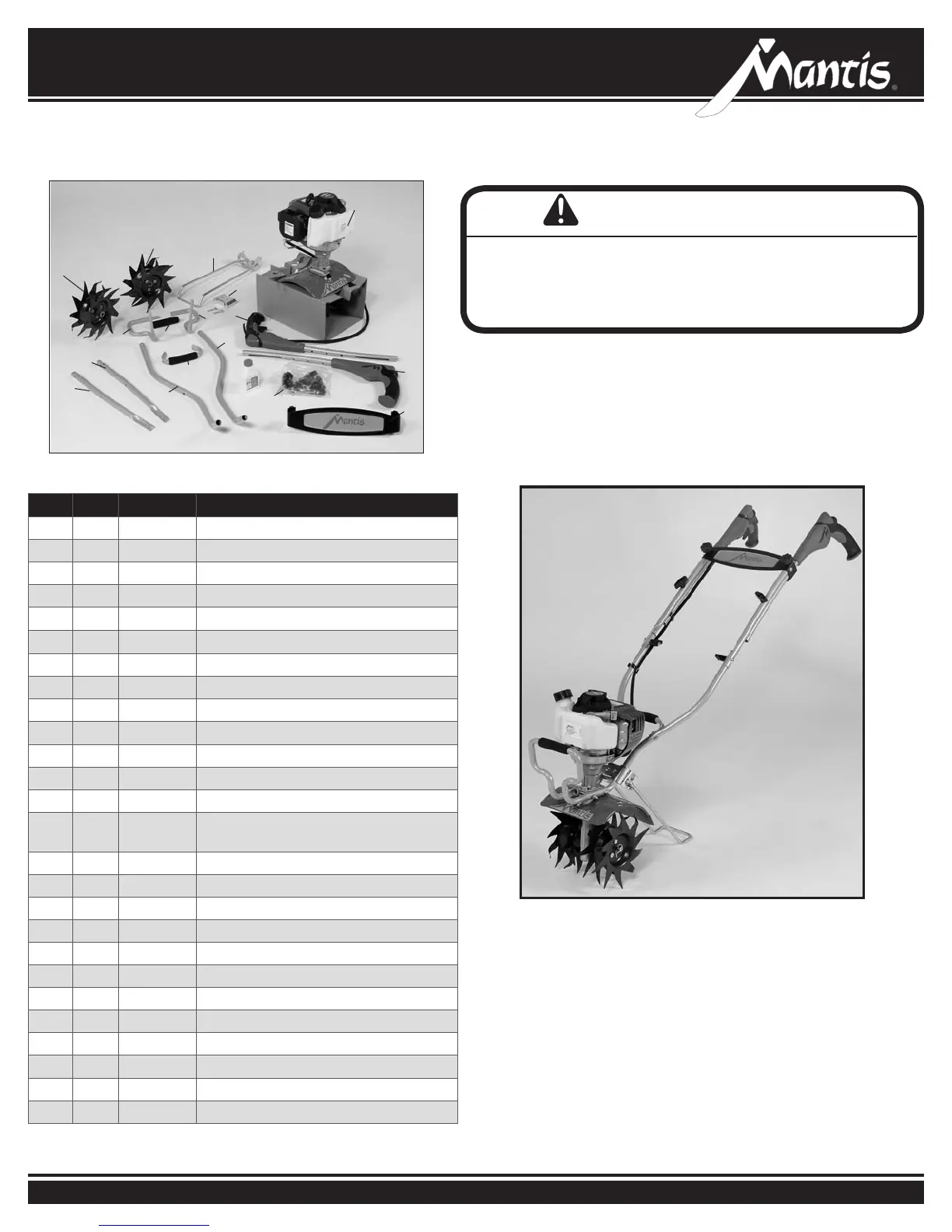

CONTENU DU CARTON
Rep.
Qté N° de réf. Description
A 1
Néant
Groupe motoréducteur
B 1 430023 Demi-anse droite
C 1 430022 Demi-anse gauche
D 1 430025 Poignée d'anse en mousse
E 1 430051 Montant de guidon inférieur droit
F 1 430050 Montant de guidon inférieur gauche
G 2 4049 Boulons de 3,25"
H 6 972 Écrou-frein de 1/4-20
I 1 430049 Poignée de transport (avec mousse)
J 4 144-2 Vis à tête hexagonale de 1/4-20 x 1-1/8
K 1 430060 Poignée de commande 4 temps, droite
L 1 430006 Poignée gauche
M 1 430053 Montant de guidon intermédiaire droit
N 1 430052 Montant de guidon intermédiaire
gauche
O 1 430021 Entretoise de guidon
P 2 430038 Bouton 1/4-20 x 1,5 mâle
Q 4 400523 Bouton à ailes femelle
R 2 430039 Boulon de carrosserie 1/4-20 x 2,25”
S 2 430048
Boulon à tête incurvée 1/4-20 x 2”
T 2 395 Écrou borgne
U 2 478 Pince d'accélérateur
V 1 438RA Fraise droite
W 1 438LA Fraise gauche
X 2 418-1 Goupilles de retenue de fraise
Y 1 410158 Béquille
Z 1 430037 Ensemble étrier de xation de béquille
Y
Z
W
V
O
N
M
L
K
I
G,H, J, P,
Q, R, S , T,
X, U
F
E
D
C
B
A
CE QUI EST NÉCESSAIRE POUR ASSEMBLER
LA MOTOBÊCHE
Avant de sortir le contenu de l’emballage et d’assembler :
• Avoir une surface de travail propre.
• Vérier que tous les outils nécessaires sont à portée de
main.
• Veiller à avoir une clé mixte de 11 mm
• Un cliquet avec rallonge
• Une douille de 11 mm
• Une douille ou clé mixte de 9 mm
Motobêche 4 temps
UN ASSEMBLAGE INCORRECT DE CETTE MOTOBÊCHE PEUT
PROVOQUER DES BLESSURES GRAVES. VEILLER À SUIVRE TOUTES
PAS HÉSITER À CONSULTER UN DISTRIBUTEUR AGRÉÉ MANTIS.
AVERTISSEMENT
