Zusammenbau
Herzlichen Glückwunsch! Sie haben ein Produkt von höchster
Qualität gekauft: die Mantis-Gartenfräse/Hacke Deluxe.
Dieses Handbuch zeigt Ihnen, wie Sie Ihre Gartenfräse
zusammenbauen, starten, bedienen, transportieren, lagern
und warten. Die Mantis-Gartenfräse/Hacke Deluxe garantiert
aufgrund ihrer besonderen Konstruktion eine jahrelange
zuverlässige Leistung.

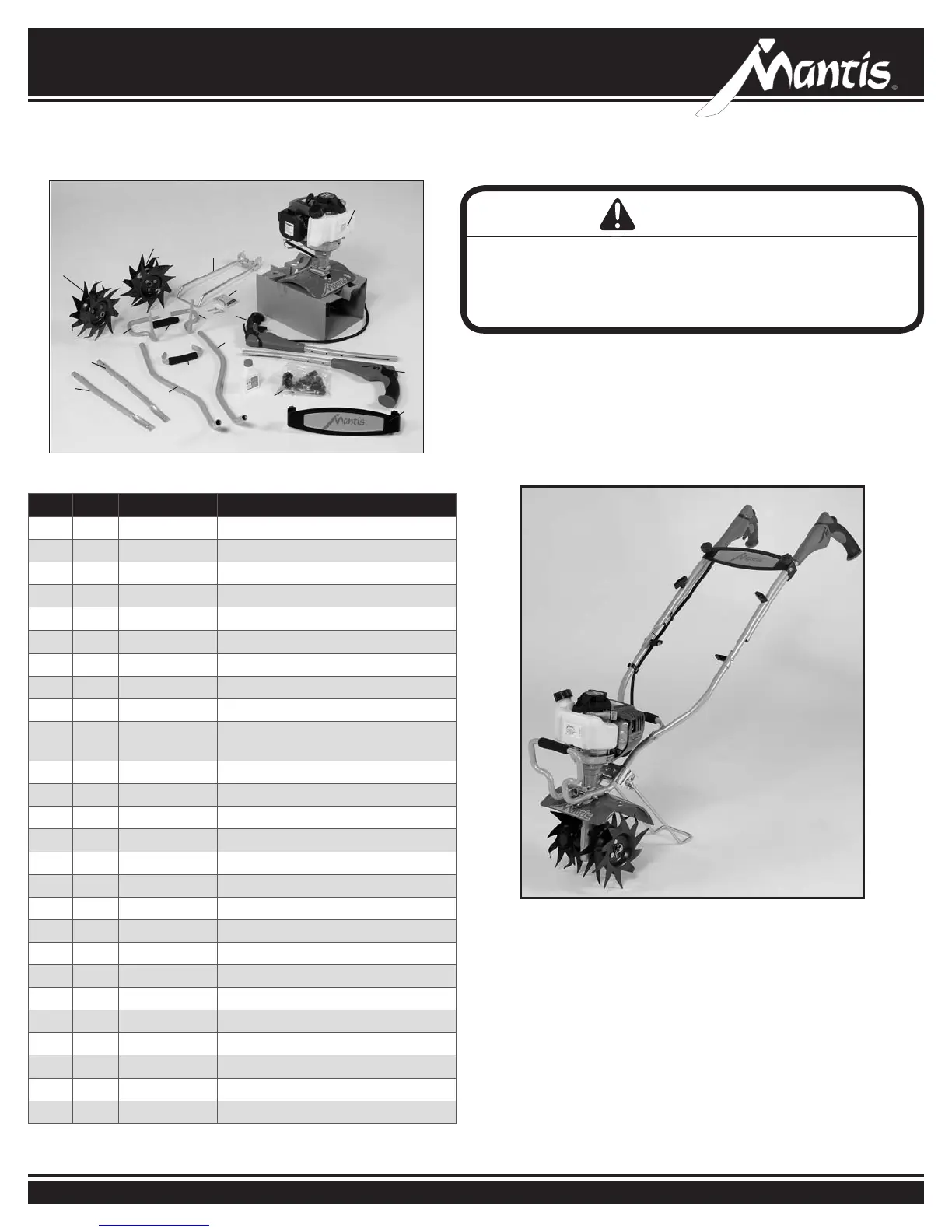

INHALT DES KARTONS
Kenn-Nr.
Anz. Teile-Nr. Beschreibung
A 1
NICHT ZUTR.
Getriebe- und Motorbaugruppe
B 1 430023 Bügelgriff, rechte Hälfte
C 1 430022 Bügelgriff, linke Hälfte
D 1 430025 Griffüberzug
E 1 430051 Untere Griffstange, rechts
F 1 430050 Untere Griffstange, links
G 2 4049 80-mm-Schrauben
H 6 972 1/4-20 Zwei-Weg-Sicherungsmutter
I 1 430049 Tragegriff (mit Griffstück)
J 4 144-2 Sechskantkopfschrauben (1/4-20 x
1-1/8 Länge)
K 1 430060 Viertakt-Gashebelbaugruppe, rechts
L 1 430006 Griffbaugruppe, links
M 1 430053 Mittlere Griffstange, rechts
N 1 430052 Mittlere Griffstange, links
O 1 430021 Griffstangenzwischenstück
P 2 430038 Knopf (1/4-20 x 1,5, Innenstück)
Q 4 400523 Flügelkopfmutter, Außenstück
R 2 430039 Schlossschraube (1/4-20 x 5,7 cm)
S 2 430048
Krummkopfschraube (1/4-20 x 5 cm)
T 2 395 Hutmutter
U 2 478 Drosselhebel
V 1 438RA Hackelement-Baugruppe, rechts
W 1 438LA Hackelement-Baugruppe, links
X 2 418-1 Hackelement-Halteclips
Y 1 410158 Ständer
Z 1 430037 Kickständer-Strebensatz
Y
Z
W
V
O
N
M
L
K
I
G,H, J, P,
Q, R, S , T,
X, U
F
E
D
C
B
A
Bevor Sie den Karton auspacken und die Maschine
zusammenbauen, müssen Sie
• für einen sauberen Arbeitsbereich sorgen
• darauf achten, dass alle nötigen Werkzeuge griffbereit
sind.
• Sie brauchen einen 11-cm-Rollgabelschlüssel,
• eine Knarre mit Verlängerung,
• einen 11-cm-Steckschlüsseleinsatz
• und einen 9-cm-Steckschlüssel oder Rollgabelschlüssel.
