8 Bedienerhandbuch zur Viertakt-Gartenfräse Deluxe

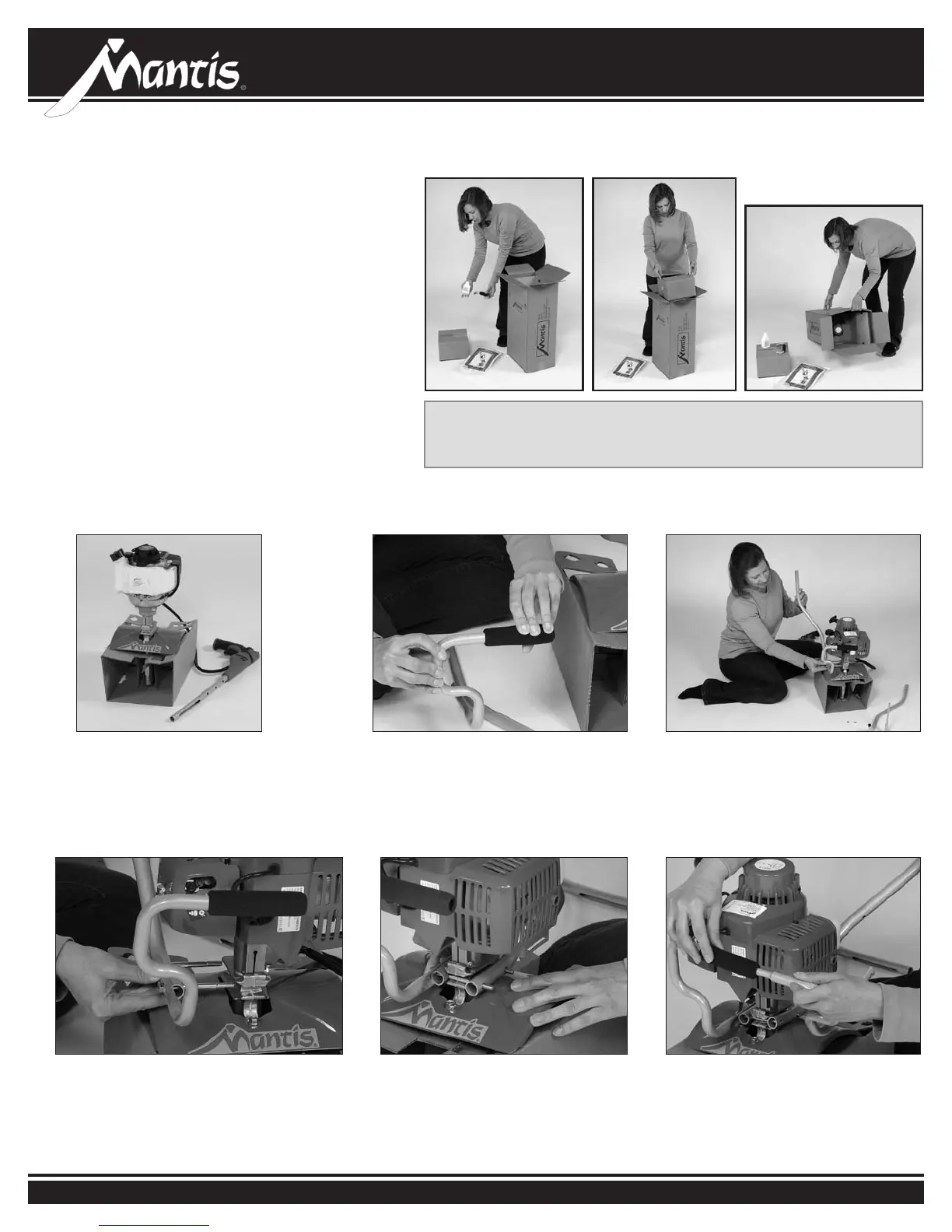

ERSTE SCHRITTE
Die folgenden Anweisungen gelten für die Viertakt-
Gartenfräse.
• Entfernen Sie den Karton mit den Hackelementen und die
losen Teile aus dem aufrecht stehenden Karton (benden
sich im Karton ganz oben). Entfernen Sie noch keine
anderen Teile aus dem Karton.
• Legen Sie den Karton auf die Seite und öffnen Sie die
unteren Klappen.
• Richten Sie den Karton, wie gezeigt, wieder auf, und ziehen
Sie ihn gerade nach oben.
• Die rechte Griffstange, ein paar zusätzliche Teile und der
Motor benden sich im Kartonständer. Lassen Sie den
Motor und den Gashebel im Ständer. Dies erleichtert den
Zusammenbau.
• Legen Sie alle Teile zurecht, damit Sie die einzelnen Teile
leicht identizieren können (siehe Abbildung der Teile und
Liste auf Seite 7).
Zusammenbau
den Motor Ihrer Viertakt-Gartenfräse dar. Sie dienen nur zu
Montagezwecken.
• Zum leichteren Zusammenbau und
zur besseren Stabilität sollten Sie die
Motorbaugruppe in ihrem Kartonständer
lassen.
• Positionieren Sie diese Baugruppe in
den ausgesparten Kanälen unter dem
Motor.
• Schieben Sie den Griffüberzug
über die rechte Bügelgriffstange.
• Schieben Sie die linke untere
Griffstange auf die Schrauben.
• Bringen Sie die Löcher in der
rechten Bügelgriffstange mit den
Löchern in der rechten unteren
Griffstange zur Deckung.
• Stecken Sie die beiden 80-mm-
Schrauben durch die Löcher.
• Schieben Sie die linke
Bügelgriffstange in den
Griffüberzug und die rechte
Bügelgriffstange
1
4 5 6
2 3
