9Kontaktieren Sie uns unter www.mantis.de.com

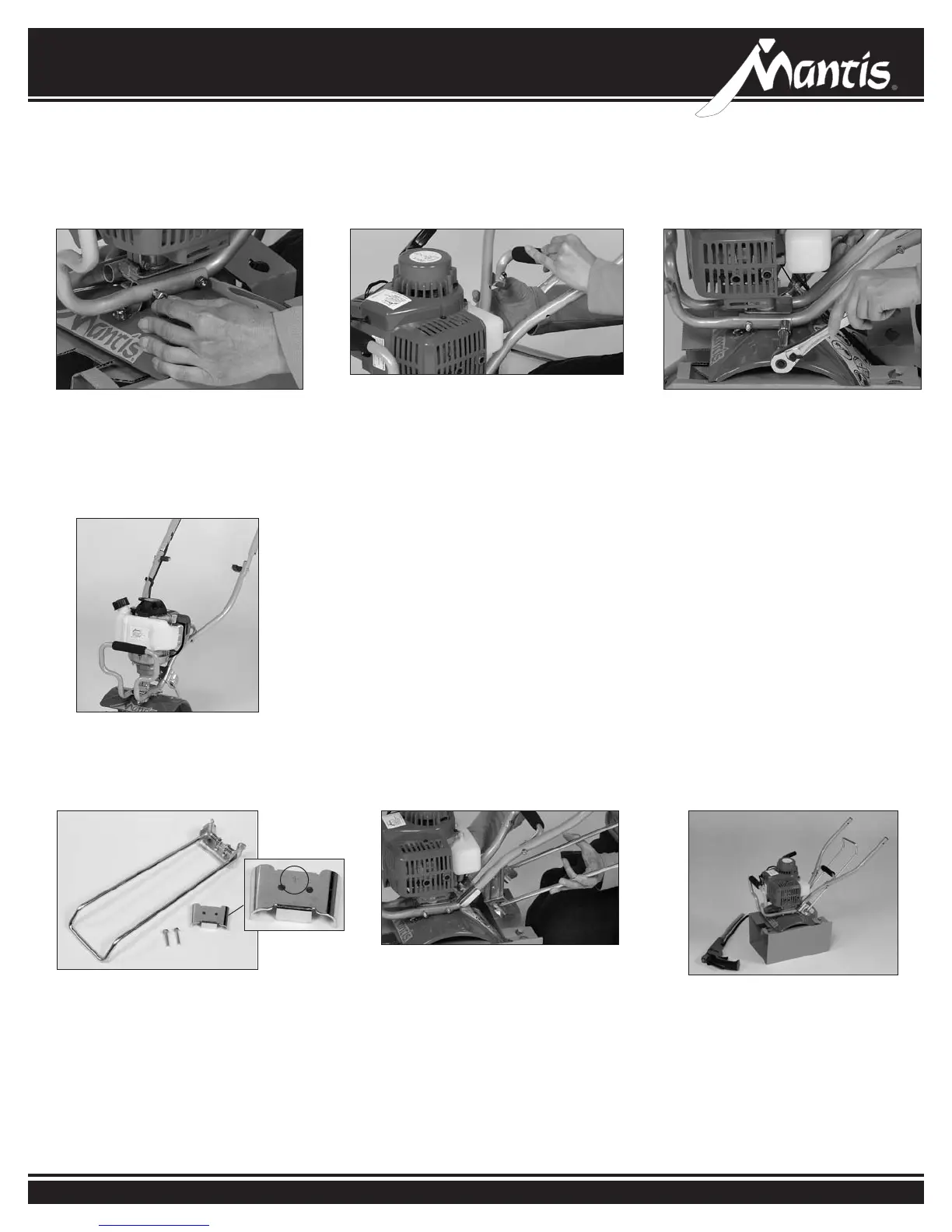

Zusammenbau
Viertakt-Gartenfräse
• Stecken Sie die Bügelgriffstange
durch die Schrauben und über
die Oberseite der unteren linken
Griffstange, nehmen Sie zwei
Sicherungsmuttern zur Hand und
ziehen Sie diese ngerfest an.
• Wenn die untere Griffstangenbaugruppe
richtig zusammengebaut wurde, sollte Ihre
Mantis-Gartenfräse so aussehen.
• Bringen Sie die Kickständerstrebe
knapp über dem Knick in den unteren
Griffstangen an. Der aufgeprägte Pfeil
muss nach oben zeigen.
• Setzen Sie den Tragegriff zwischen
die unteren Griffstangen ein und
bringen Sie die Löcher miteinander
zur Deckung.
• Führen Sie zwei der 28-mm-
Schrauben durch die Löcher,
wobei sich der Sechskantkopf
auf der Innenseite des Tragegriffs
bendet. Befestigen Sie sie mit
zwei Sicherungsmuttern, die Sie
mit einem Schraubenschlüssel und
Steckschlüsseleinsatz anziehen.
• Halten Sie den Kickständer unter
die unteren Griffstangen, bringen
Sie die Löcher miteinander zur
Deckung und drehen Sie die
Kickständerstrebenschrauben in
den Kickständer hinein.
• Ziehen Sie die Schrauben mit
dem 9-mm-Schraubenschlüssel
an.
• Ziehen Sie die restlichen
Griffstangenschrauben mit dem
11-mm-Schraubenschlüssel und
Steckschlüsseleinsatz an.
• Wenn die untere
Griffstangenbaugruppe
und der Kickständer richtig
zusammengebaut wurden,
sollte Ihre Mantis-Gartenfräse
so aussehen.
1
7
2
8
3
9
10
