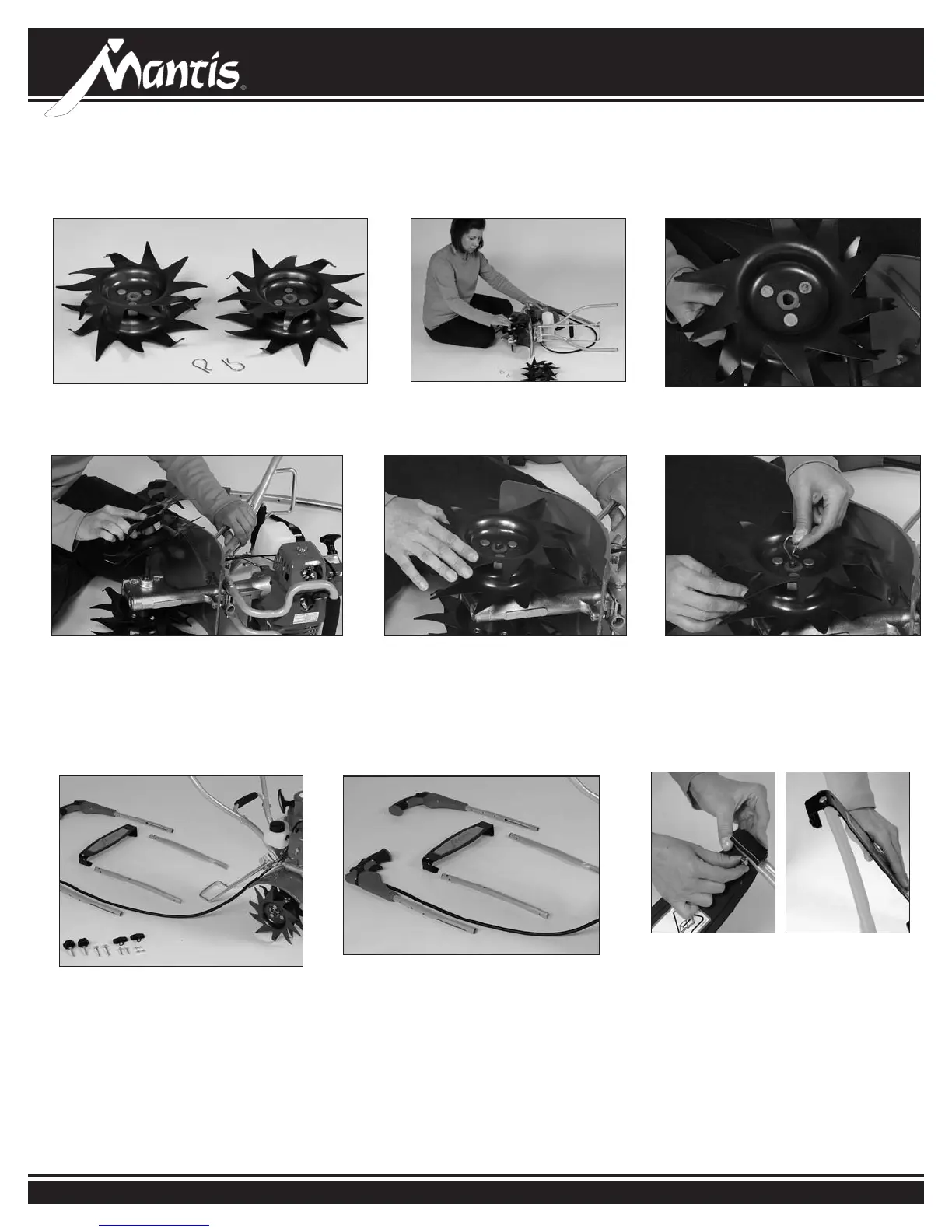

10 Bedienerhandbuch zur Viertakt-Gartenfräse Deluxe
Zusammenbau
• Dazu brauchen Sie die beiden Hackelemente
und die zwei Haltestifte.
• Nehmen Sie die Einheit aus
dem Kartonständer und drehen
Sie sie etwas zur Seite.
• Wie Sie sehen, bendet sich auf
einer Seite des Hackelements ein
kreisförmiges und auf der anderen
ein D-förmiges Loch.
MONTAGE DER HACKELEMENTE
1 2 3
• Bringen Sie das Hackelement so an,
dass das runde Loch zuerst auf die
Achse geschoben wird.
• Wenn die Achse auf der anderen
Seite hervorsteht, ist sie perfekt mit
dem D-förmigen Loch ausgerichtet.
• Stecken Sie zum Sichern des
Hackelements einen Haltestift
durch das Loch in der Achse.
• Wiederholen Sie diese
Arbeitsschritte auf der anderen
Seite.
4 5 6
•Um die obere Griffbaugruppe
zusammenzubauen, klappen Sie
den Kickständer aus.
• Legen Sie sich daneben die mittleren
und oberen Griffstangen und das
Griffstangenzwischenstück, wie oben
gezeigt, zurecht.
• Nehmen Sie die rechte mittlere
Griffstange zur Hand und befestigen
Sie das Zwischenstück mit einer
Sechskantkopfschraube und einer
Zweiweg-Sicherungsmutter. Ziehen
Sie die Mutter von Hand an.
• Wiederholen Sie diese Schritte auf
der linken Seite.
