11Kontaktieren Sie uns unter www.mantis.de.com

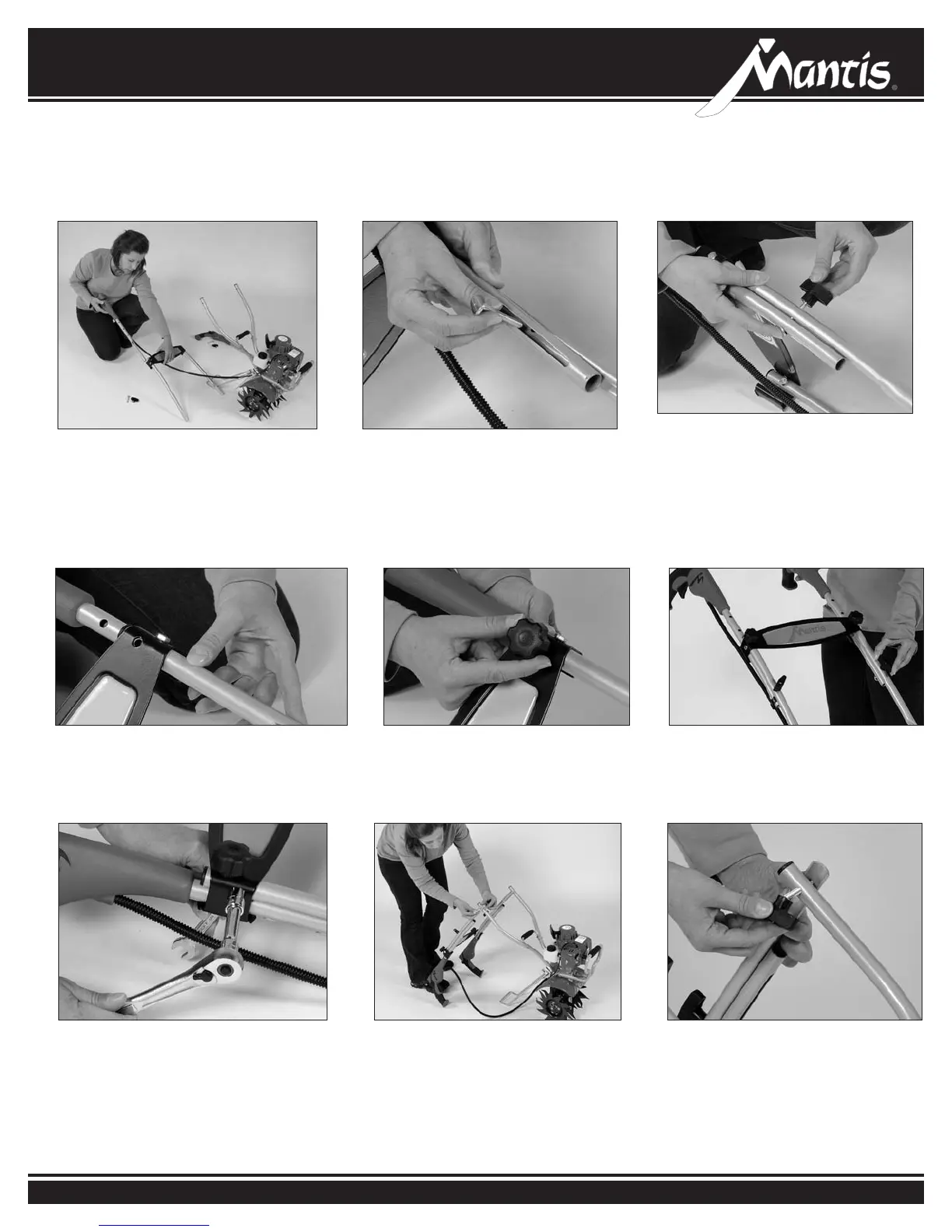

Zusammenbau
• Schieben Sie die rechte obere
Griffstange mit dem Gashebel
zwischen die mittlere Griffstange
und den unteren Flansch des
Zwischenstücks.
• Stecken Sie eine
Krummkopfschraube in den Schlitz
unten in der oberen Griffstange,
sodass sie oben aus der mittleren
Griffstange wieder herausragt.
• Drehen Sie eine Flügelkopfmutter
mit zwei vollen Umdrehungen auf
die Schraube auf, ohne sie fest
anzuziehen.
• Wiederholen Sie diese Schritte auf der
linken Seite, um den Zusammenbau
der oberen Griffbaugruppe
abzuschließen.
4 5 6
• Bringen Sie die oberen Löcher in den
oberen Griffstangen so mit den Löchern
oben im Zwischenstück zur Deckung,
dass die Griffstangen in der untersten
Position montiert werden.
• Führen Sie den runden
Drehknopf in das
Zwischenstück ein und ziehen
Sie ihn an.
• Ziehen Sie jetzt die unteren
Flügelkopfmuttern fest an.
1 2 3
• Ziehen Sie die Muttern und
Schrauben, mit denen das
Zwischenstück an den Griffstangen
befestigt ist, mit einem 11-mm-
Schraubenschlüssel und
Steckschlüsseleinsatz an.
• Stecken Sie die Schlossschrauben in die
unteren Löcher der oberen Griffstangen
und dann durch die oberen Löcher in
den unteren Griffstangen.
• Drehen Sie die anderen
Flügelkopfmuttern lose auf die
Schlossschrauben auf.
4 5 6
